تعد محولات المحطات الفرعية من أهم المعدات في شبكة الكهرباء لدينا. إنهم يقومون بالرفع الثقيل الذي يتيح لنا نقل الطاقة بكفاءة من محطات التوليد الكبيرة إلى منازلنا ومكاتبنا ومصانعنا. بصراحة، بدونها، سيكون إرسال الكهرباء عبر مسافات طويلة بمثابة كابوس كامل - بطريقة غير فعالة ومكلفة للغاية.
(انقر على الصورة لمعرفة المزيد.)
إذن، ما هو محول المحطة الفرعية؟

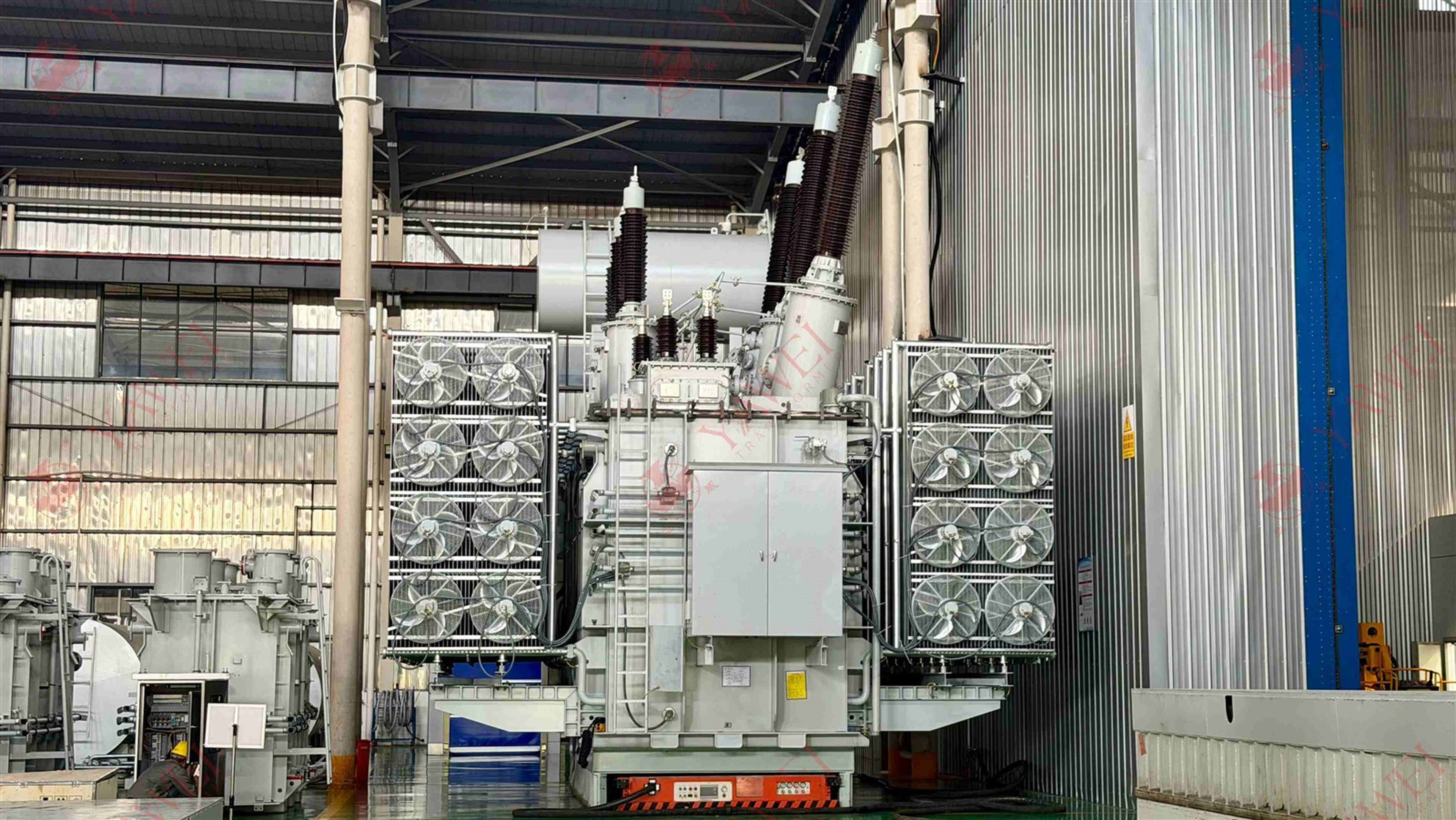

بعبارات بسيطة، إنه جهاز كهربائي ضخم وقوي-يشبه المسامير-يقوم برفع الجهد الكهربي أو خفضه، اعتمادًا على ما تحتاجه الشبكة في تلك المرحلة. عادة ما تجدهم في محطات فرعية خارجية خلف الأسوار. إنها تبدو صناعية جدًا - خزانات معدنية كبيرة، وزعانف الرادياتير في كل مكان، وتلك البطانات الخزفية الطويلة التي تبرز من الأعلى.
تأتي هذه الأشياء في مجموعة كبيرة من الأحجام، ويمكن التعامل معها في أي مكان بدءًا من عدد قليل من MVA وحتى مئات MVA، وجهود الفولتية من المستويات المتوسطة مثل 11 كيلو فولت وحتى أنظمة الجهد العالي- الإضافية.
كيف يعملون في الواقع؟

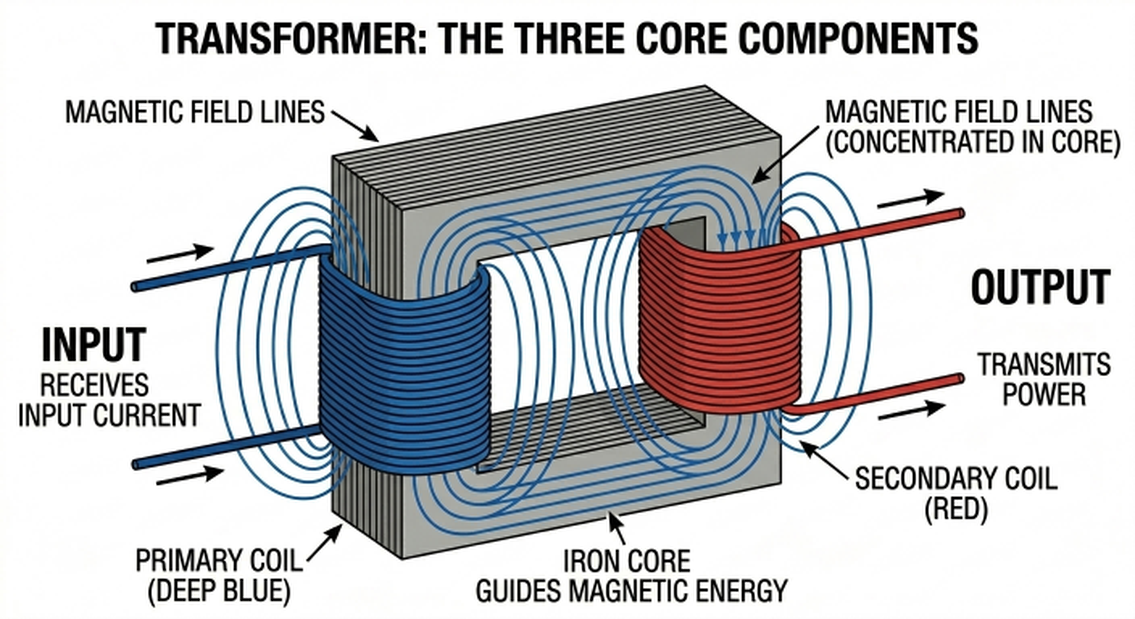

المبدأ هو الحث الكهرومغناطيسي الكلاسيكي. يتدفق التيار عبر الملف الأولي، ويخلق مجالًا مغناطيسيًا متغيرًا في القلب، مما يؤدي إلى توليد جهد كهربائي في الملف الثانوي. من خلال اللعب بعدد اللفات في كل مجموعة من اللفات، يمكنك رفع أو خفض الجهد حسب الحاجة.
ومن الناحية العملية، يتم ملؤها بزيت عازل خاص يبرد كل شيء ويمنع الانحناء الكهربائي. يتم دفع الحرارة للخارج من خلال ألواح الرادياتير الكبيرة - في بعض الأحيان باستخدام المراوح أو المضخات للمساعدة عندما يصبح الحمل ثقيلًا.
أنواع مختلفة ستواجهها
تصعيد-المحولاتقم بتعزيز الجهد مباشرة بعد توليد الطاقة حتى تتمكن من السفر لمسافات طويلة بأقل قدر من الخسائر.
تنحي-المحولات للأسفلافعل العكس - فهي تخفض جهد النقل العالي إلى مستويات أكثر أمانًا للاستخدام اليومي.
هناك أيضًا محولات طاقة كبيرة مقابل محولات توزيع أصغر.
تستخدم معظم وحدات المحطات الفرعية الخطيرة اللفات النحاسية لتحسين الكفاءة، على الرغم من استخدام الألومنيوم في بعض الأحيان عندما يكون تقليل التكاليف أو الوزن أمرًا أكثر أهمية.
ستشاهد في الغالب الأنواع-المغمورة بالزيت، ولكن الأنواع-الجافة والسوائل-الصديقة للبيئة أصبحت أكثر شيوعًا.
القطع المهمة بالداخل
والقلب عبارة عن-قلب من الفولاذ السيليكوني عالي الجودة ملفوف بملفات معزولة بعناية. يعد الزيت مشكلة كبيرة - تقوم المرافق باختباره بانتظام لأن أي تلوث يمكن أن يؤدي إلى مشاكل خطيرة.
وتشمل المكونات الرئيسية الأخرى ما يلي:

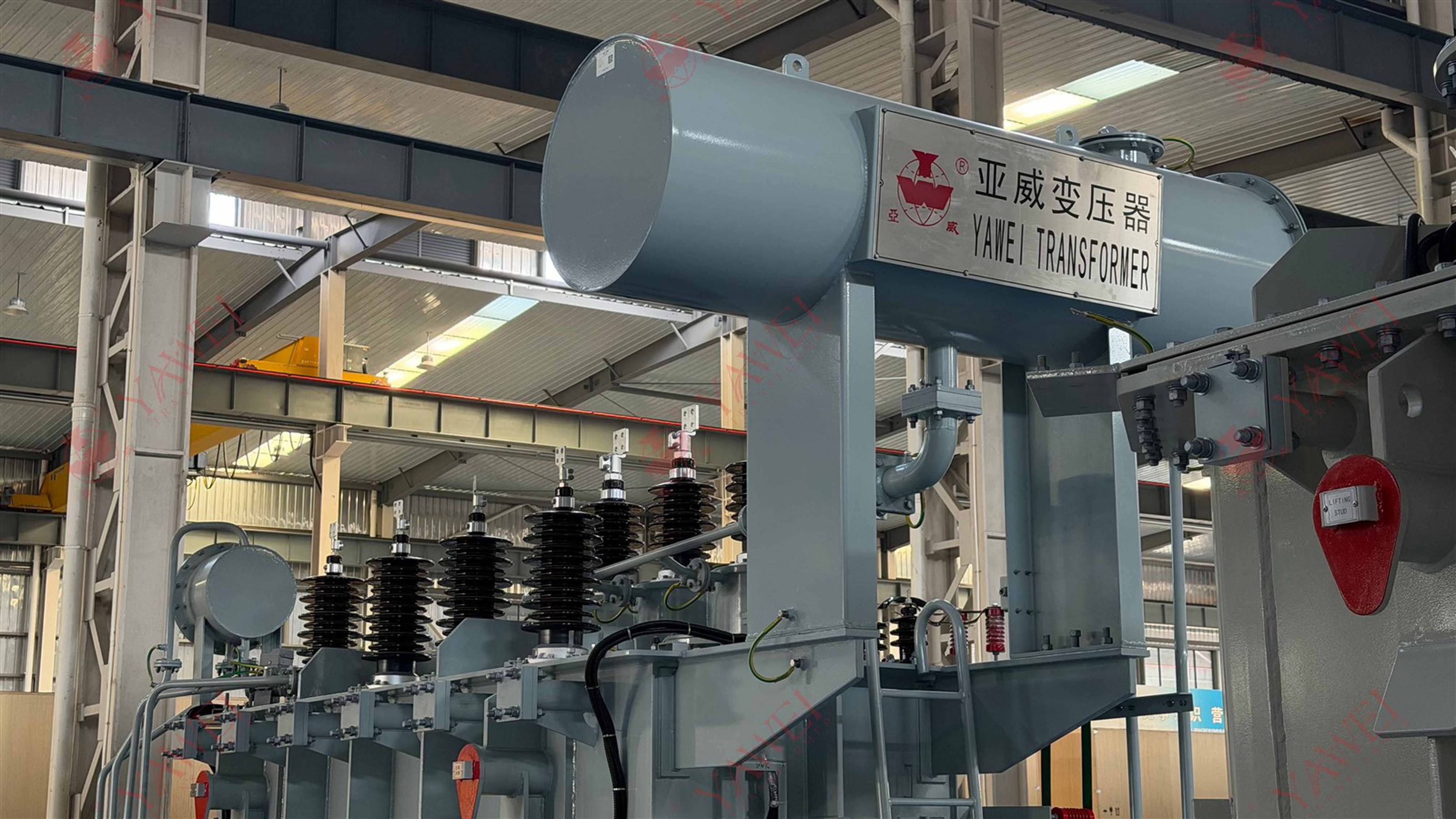

تلك البطانات السميكة التي تسمح لكابلات الجهد العالي- بالدخول والخروج بأمان من الخزان
قم بتشغيل -مغيرات التحميل التي تعمل على تعديل الجهد أثناء استمرار تشغيل المحول

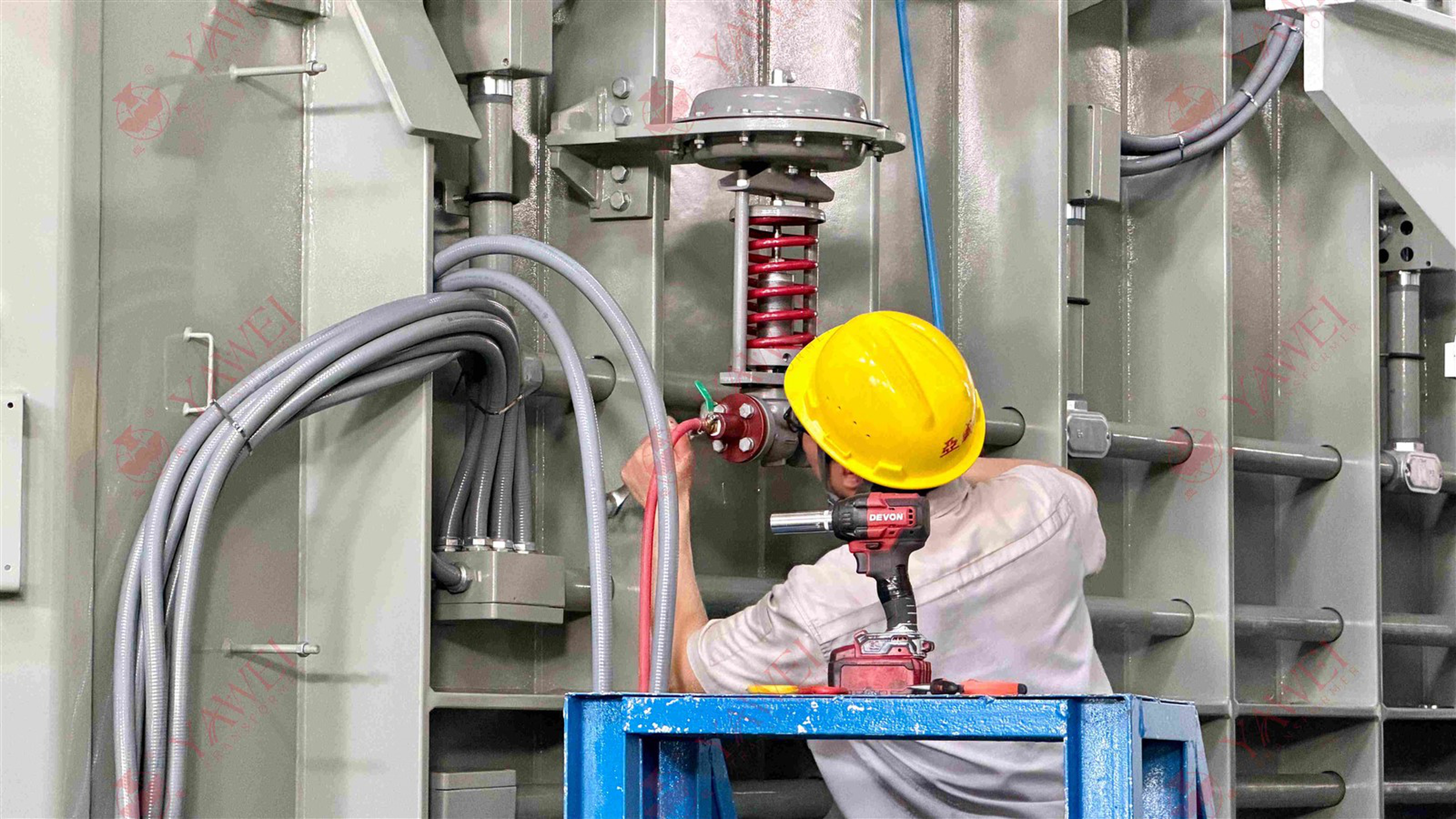

أنظمة حماية مختلفة مثل أجهزة مراقبة درجة الحرارة، وصمامات الضغط، ومرحل Buchholz الذي يمكنه اكتشاف الأعطال الداخلية مبكراً
لماذا هم في غاية الأهمية
فكر فيهم كمترجمين لعالم القوة. إنهم يتأكدون من أن الكهرباء المولدة بجهد واحد يمكن أن تنتقل لمئات الكيلومترات بكفاءة ومن ثم يتم توصيلها بأمان بالمستوى المناسب للعملاء. كما أنها تساعد في الحفاظ على استقرار الشبكة، خاصة الآن مع ظهور المزيد من المركبات الشمسية وطاقة الرياح والمركبات الكهربائية.
الاعتناء بهم
يمكن لمحول المحطة الفرعية الذي تتم صيانته جيدًا أن يدوم بسهولة لمدة 40 أو 50 عامًا. وهذا يعني إجراء فحوصات روتينية للزيت، وتحليل الغاز المذاب، والتصوير الحراري، والاختبارات الكهربائية.
في هذه الأيام، تضيف الكثير من المرافق أجهزة استشعار ذكية وتحليلات للبيانات حتى تتمكن من اكتشاف المشكلات قبل أن تتحول إلى مشكلات كبيرة. لأنه عندما يفشل أحد هذه الأجهزة، لا يكون الأمر مزعجًا فحسب - بل يمكن أن يؤدي إلى انقطاع التيار الكهربائي عن آلاف الأشخاص.
ما يخبئه المستقبل
التكنولوجيا تمضي قدما. إننا نشهد تصميمات أكثر كفاءة، وسوائل عازلة صديقة للبيئة، ومحولات "ذكية" يمكنها مراقبة نفسها وضبطها تلقائيًا. هناك أيضًا إثارة متزايدة حول محولات الحالة الصلبة- الأصغر حجمًا والأكثر مرونة والرائعة لتدفقات الطاقة الحديثة-في الاتجاهين.
الأفكار النهائية
في المرة القادمة التي تقود فيها بالقرب من محطة فرعية وترى تلك الصناديق الرمادية الكبيرة تطن بعيدًا، قم بإيماءة ذهنية صغيرة لهم. إنهم ليسوا ساحرين، لكنهم يقومون ببعض من أصعب الأعمال وأكثرها أهمية في مجتمعنا الحديث. ومع تزايد جوعنا للكهرباء، ستستمر هذه القوى العاملة الموثوقة في التطور جنبًا إلى جنب مع الشبكة.
إنهم حقًا العمود الفقري المجهول لكل شيء نقوم بتوصيله تقريبًا.
