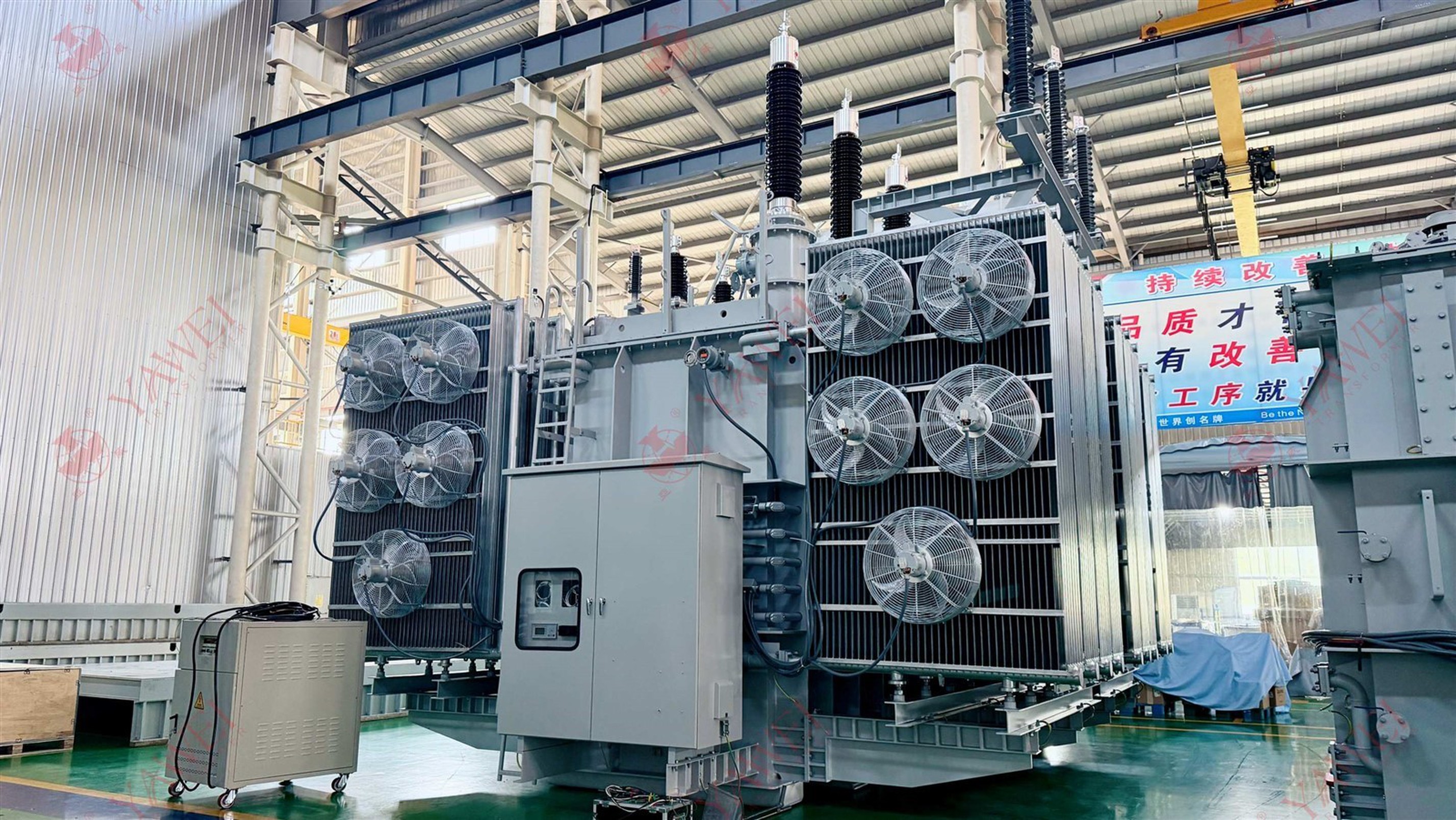

عندما يتحدث الناس عن أنظمة الطاقة الحديثة، فإن المحولات عادة لا تحظى باهتمام كبير خارج الصناعة الكهربائية. لكن بصراحة، إنهم يقومون بقدر هائل من العمل الثقيل خلف الكواليس. من بينها، محول الملف المزدوج -الزيتي بجهد 220 كيلوفولت-المغمور-المرحلة-مع إمكانية تغيير صنبور التحميل (OLTC) على-، وهو أحد العناصر الحقيقية للشبكة.
تُستخدم هذه المحولات بشكل أساسي لرفع الجهد أو خفضه بين الأجزاء المختلفة لشبكة النقل والتوزيع. في كثير من الحالات، تقوم بتقليل جهد النقل 220 كيلو فولت إلى مستويات أقل مثل 132 كيلو فولت، أو 66 كيلو فولت، أو 33 كيلو فولت، أو حتى 11 كيلو فولت للإمداد الإقليمي والاستخدام الصناعي.
ما يجعلها ذات قيمة خاصة هو نظام OLTC. بدلاً من إغلاق المحول لضبط الجهد، يمكن للمشغلين تغيير مواضع الصنبور بينما لا يزال المحول نشطًا ويحمل الحمل. قد يبدو ذلك بمثابة ميزة صغيرة، ولكن في تشغيل الشبكة في العالم-الواقعي، يحدث فرقًا كبيرًا.
لماذا لا يزال-المحولات المغمورة بالزيت مستخدمة على نطاق واسع
حتى مع دخول تقنيات جديدة إلى السوق، تظل المحولات المغمورة بالزيت-الخيار المفضل للعديد من المرافق. السبب واضح ومباشر: فهي تعمل بشكل جيد، وتدوم لفترة طويلة، ويمكنها التعامل مع مستويات الطاقة الخطيرة بشكل موثوق.
يخدم الزيت العازل غرضين مهمين في نفس الوقت. أولاً، يوفر العزل الكهربائي بين المكونات الداخلية. ثانيًا، فهو يزيل الحرارة الناتجة عن اللفات والقلب أثناء التشغيل. بدون التبريد المناسب، ستسخن المحولات بسرعة كبيرة في ظل ظروف الحمل الثقيل.
تستخدم معظم الوحدات الكبيرة بقدرة 220 كيلو فولت طرق تبريد مثل ONAN (Oil Natural Air Natural) أو ONAF (Oil Natural Air Forced). في التركيبات ذات السعة العالية-، يمكن أيضًا استخدام أنظمة تدوير الزيت القسري لتحسين تبديد الحرارة.
عادةً ما يكون قلب المحول نفسه مصنوعًا من الفولاذ السليكوني المحبب-الذي يساعد في تقليل فقد الطاقة. تُستخدم اللفات النحاسية بشكل شائع لأنها توفر موصلية ممتازة وأداء حراري. تهتم المرافق كثيرًا بالكفاءة هنا لأنه حتى التخفيض الطفيف في الخسائر يمكن أن يوفر طاقة كبيرة طوال عمر المحول.
وقد تم بناء هذه الوحدات لتدوم. مع الصيانة المناسبة، يعمل العديد منها لمدة 30 عامًا أو أكثر دون مشاكل كبيرة.
جزء رئيسي من شبكات النقل
في أنظمة النقل، تعمل محولات 220 كيلو فولت كنقاط اتصال بين مستويات الجهد. غالبًا ما تنتقل الكهرباء المولدة في محطات توليد الطاقة لمسافات طويلة بجهود عالية جدًا لتقليل خسائر النقل. وقبل أن يتم توزيع هذه الطاقة محليًا، يجب تقليل الجهد على مراحل.
هذا هو المكان الذي تأتي فيه هذه المحولات.
على سبيل المثال، قد تستقبل محطة فرعية طاقة بقدرة 400 كيلو فولت أو 500 كيلو فولت ثم تخفضها إلى 220 كيلو فولت. ثم يقوم محول آخر بتقليله بشكل أكبر لشبكات التوزيع الإقليمية.
يصبح تنظيم الجهد مهمًا بشكل خاص في هذه المواقف نظرًا لأن أحمال النقل تتغير باستمرار. خلال فترات ذروة الطلب، يمكن أن ينخفض الجهد بشكل ملحوظ عبر الخطوط الطويلة. من ناحية أخرى، تواجه الأنظمة ذات التحميل الخفيف أحيانًا مشكلات في ارتفاع الجهد.
يساعد OLTC على تحقيق التوازن بين كل هذا تلقائيًا. من خلال ضبط نسبة دوران المحول في الوقت الحقيقي، يحافظ النظام على مستويات الجهد ضمن الحدود المقبولة دون انقطاع العرض.
وبكل بساطة، يقوم المحول باستمرار "بضبط-الشبكة خلف الكواليس بشكل دقيق.
دعم المدن والطلب على الطاقة في المناطق الحضرية
المحطات الفرعية الحضرية هي مجال تطبيق رئيسي آخر.
تستهلك المدن الكبرى كميات هائلة من الكهرباء كل يوم، ويمكن أن تتغير أنماط الطلب بسرعة كبيرة. تؤدي أحمال-تكييف الهواء، والمباني التجارية، وأنظمة النقل، والاستهلاك السكني، إلى حدوث تقلبات على مدار اليوم.
قد تستخدم محطة فرعية حضرية نموذجية عدة محولات 220/66 كيلو فولت أو 220/33 كيلو فولت تعمل بالتوازي. تعمل أنظمة OLTC الخاصة بها معًا للحفاظ على الجهد المستقر للمستهلكين في المراحل النهائية.
إذا انخفض الجهد إلى مستوى منخفض جدًا، فسيتأثر أداء المعدات. إذا ارتفع عاليًا جدًا، فقد تتعرض الأجهزة الحساسة للتلف. ومن الواضح أن أياً من الوضعين ليس مثالياً.
في المناطق الحضرية المزدحمة حيث الأراضي محدودة، غالبًا ما تقوم المرافق بدمج هذه المحولات مع أنظمة GIS (المفاتيح الكهربائية المعزولة بالغاز) لتقليل أثر المحطات الفرعية. إنه ترتيب أكثر إحكاما ويعمل بشكل جيد في البيئات الحضرية الكثيفة.
تكامل الطاقة المتجددة
لقد غيرت مشاريع الطاقة المتجددة طريقة عمل أنظمة الطاقة، وتلعب المحولات الآن دورًا أكبر من ذي قبل.
عادةً ما تقوم مزارع الرياح الكبيرة ومحطات الطاقة الشمسية بتوليد الكهرباء بمستويات الجهد المتوسط مثل 33 كيلو فولت أو 66 كيلو فولت. قبل أن تتمكن الطاقة من الدخول إلى شبكة النقل بكفاءة، يجب زيادتها إلى 220 كيلو فولت.
لكن توليد الطاقة المتجددة ليس مستقرا تماما. تتغير سرعة الرياح. يؤثر الغطاء السحابي على إنتاج الطاقة الشمسية. يمكن أن يتقلب تدفق الطاقة على مدار اليوم، وأحيانًا بسرعة كبيرة.
يخلق هذا التباين تحديات الجهد لمشغلي الشبكة.
تساعد المحولات المجهزة بـ OLTC- على تخفيف هذه التقلبات عن طريق تنظيم الجهد تلقائيًا عند نقطة اتصال الشبكة. وفي المشاريع التي تتضمن أنظمة تخزين طاقة البطاريات، تدعم المحولات أيضًا تدفق الطاقة ثنائي الاتجاه، والذي أصبح ذا أهمية متزايدة في الشبكات الذكية الحديثة.
بصراحة، بدون تنظيم متقدم للمحولات، سيكون دمج كميات كبيرة من الطاقة المتجددة أكثر صعوبة.
التطبيقات الصناعية
كما تعتمد الصناعات الثقيلة بشكل كبير على محولات الجهد 220 كيلو فولت.
تستهلك مصانع الصلب وعمليات التعدين ومنشآت البتروكيماويات ومواقع التصنيع الكبيرة كميات هائلة من الطاقة الكهربائية. تقوم العديد من هذه المرافق بتشغيل محطاتها الفرعية المخصصة والمتصلة مباشرةً بشبكة الجهد العالي-.
يمكن أن تكون الأحمال الصناعية صعبة للغاية. غالبًا ما تؤدي المحركات الكبيرة، وأفران القوس، ومحركات الأقراص ذات السرعات المتغيرة-إلى حدوث انخفاضات مفاجئة في الجهد وتقلبات في الأحمال. لا تستجيب معدات الإنتاج الحساسة بشكل جيد لظروف الطاقة غير المستقرة.
ولهذا السبب فإن تنظيم الجهد مهم جدًا في البيئات الصناعية.
تساعد محولات OLTC على استقرار العرض أثناء ظروف التحميل المتغيرة، مما يقلل من مخاطر رحلات المعدات وانقطاع الإنتاج. في صناعات العمليات-المستمرة، حتى انقطاع الخدمة لفترة قصيرة يمكن أن يؤدي إلى خسائر مالية فادحة، لذا تعد الموثوقية أمرًا بالغ الأهمية.
الصيانة والتطوير المستقبلي
على الرغم من أن هذه المحولات موثوقة للغاية، إلا أنها لا تزال بحاجة إلى صيانة دورية. تقوم المرافق بشكل روتيني بمراقبة حالة الزيت ودرجة حرارة الملف ومحتوى الرطوبة والغازات الذائبة لاكتشاف المشكلات المحتملة مبكرًا.
تتيح أنظمة المراقبة الحديثة الآن-تقييم الحالة في الوقت الفعلي من خلال أجهزة الاستشعار والتشخيصات الرقمية. بدلاً من الاعتماد فقط على عمليات الفحص المجدولة، يستطيع المشغلون التنبؤ بالمشكلات قبل حدوث الأعطال.
وبالنظر إلى المستقبل، تستمر تكنولوجيا المحولات في التطور. ويعمل المصنعون على تحسين المواد الأساسية، وتطوير سوائل عازلة صديقة للبيئة، وإضافة قدرات مراقبة ذكية. تعمل المحطات الفرعية الرقمية وأتمتة الشبكة على دفع المحولات نحو أن تصبح أصولًا أكثر ذكاءً واتصالًا.
ومع ذلك، تظل المهمة الأساسية كما هي.
يستمر محول OLTC ذو الملف المزدوج -المغمور بالزيت بجهد 220 كيلو فولت-ثلاثي الطور-في العمل كأحد المكونات الأساسية للبنية التحتية الكهربائية الحديثة. سواء كان ذلك يدعم شبكات النقل، أو يزود المدن بالطاقة، أو يدمج مصادر الطاقة المتجددة، أو يزود الصناعات الثقيلة، فإن هذه المحولات تحافظ على نقل الكهرباء بهدوء حيثما تكون هناك حاجة إليها-يومًا بعد يوم، وعامًا بعد عام.
