تصعيد المحول: مبدأ العمل والتطبيقات والفوائد

يعد المحول التصاعدي واحدًا من هؤلاء الأبطال "وراء-الكواليس" في أنظمة الطاقة الكهربائية اليوم. وظيفتها واضحة ومباشرة: فهي تأخذ الكهرباء التي تأتي بجهد أقل وترفعها إلى جهد أعلى على جانب الإخراج.

(انقر على الصورة لمزيد من المعلومات.)

لماذا يهم ذلك؟ لأنه عندما تنتقل الطاقة لمسافات طويلة، يكون إرسالها بجهد أعلى أكثر كفاءة (وأرخص) بكثير. بدون محولات تصاعدية،-سيفقد نقل الكهرباء طويل المدى المزيد من الطاقة على طول الطريق-مما يعني المزيد من الحرارة، والمزيد من الخسارة، وبصراحة، المزيد من المتاعب.

بعبارات بسيطة، يعمل المحول التصاعدي على زيادة الجهد بينما ينخفض ​​التيار بطريقة متناسبة.

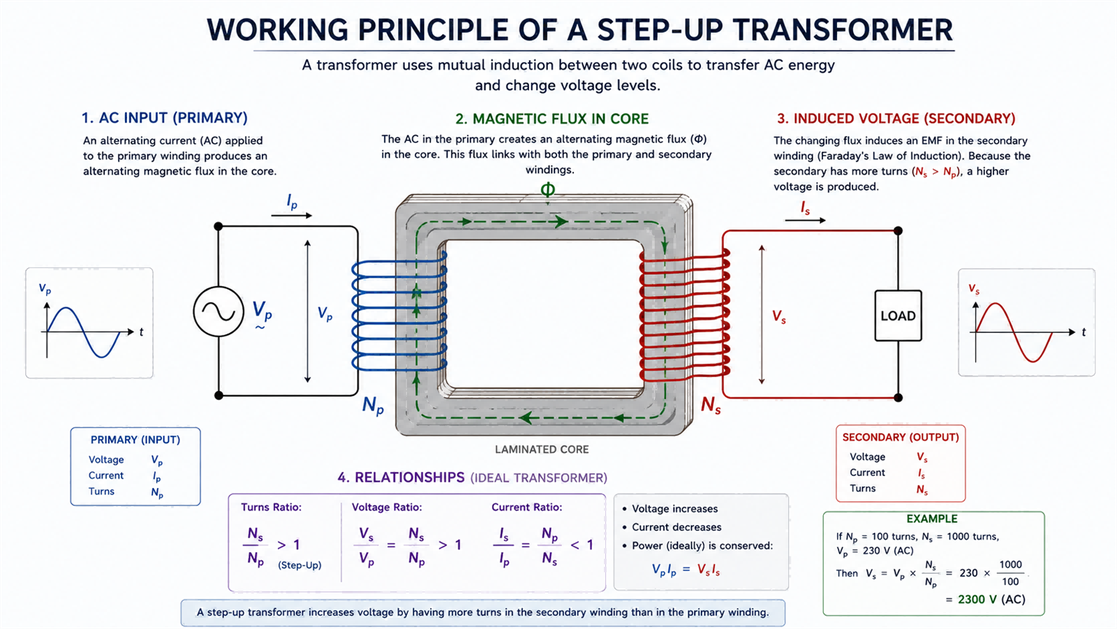

في قلب كيفية عمله توجد فكرة فيزيائية أساسية: الحث الكهرومغناطيسي (قانون فاراداي). وهنا النسخة السريعة:

عندما يتدفق التيار المتردد (التيار المتردد) عبراللف الابتدائيفإنه يخلق مجال مغناطيسي متغير في قلب المحول.

ثم "يدفع" هذا المجال المغناطيسي المتغير الجهد المستحث إلى داخللف ثانوي.

إذا كان هناك لف الثانويةالمزيد من المنعطفاتمن الملف الأولي، فإن الجهد الذي تحصل عليه على الجانب الثانوي سيكون أعلى من المدخلات.

وبالتالي فإن التدفق يبدو قليلاً مثل هذا:

يدخل التيار المتردد إلى الملف الأساسي

يتشكل المجال المغناطيسي ويستمر في التحول

نقل الطاقة عبر القلب

ينتج الملف الثانوي جهدًا أعلى

ونعم-يرتفع الجهد الكهربي، وينخفض ​​التيار (تقريبًا)، بينما تظل الطاقة الإجمالية كما هي تقريبًا-مطروحًا منها الفاقد مثل الحرارة.

ملاحظة مهمة واحدة: يتم تصنيع المحولات التصاعدية للعمل معهاتكييف. إنهم لا يعملون مباشرة معالعاصمةإلا إذا قمت بإضافة معدات تحويل إضافية أولاً.

تتبع المحولات نسبة الجهد-إلى-الجهد. الفكرة هي:

أين:

​=الجهد الثانوي

= الجهد الأساسي

= عدد اللفات على الملف الثانوي

= عدد اللفات في الملف الأساسي

إذا كان عدد لفات الملف الثانوي ضعف عدد لفات الملف الأساسي، فستحصل على ضعف الجهد الثانوي تقريبًا. (ليس مثاليًا تمامًا، بالطبع-المحولات الحقيقية لها خسائر-ولكن المبدأ صحيح.)

إن المحول النموذجي للرفع ليس مجرد ملف واحد ويتم إنجازه. لقد تم تصميمه باستخدام بعض الأجزاء الرئيسية التي تعمل معًا:

1. الأساسية

عادة ما يتم تصنيع النواة منفولاذ السيليكون الرقائقي. وتتمثل مهمتها في توجيه التدفق المغناطيسي بكفاءة وتقليل فقدان الطاقة.

2. اللف الأولي

يأخذ هذا الملف الجهد الوارد. لأنه عادة ما يكونعدد أقل من المنعطفات، فهو يساعد في إعداد تأثير{{0}الخطوة لأعلى.

3. اللف الثانوي

يوفر هذا الملف جهد إخراج أعلى. لأنه قدالمزيد من المنعطفات، فإنه ينتج الجهد المتزايد.

4. نظام العزل

ولمنع التسرب الكهربائي والدوائر القصيرة، تستخدم المحولات مواد عازلة. اعتمادًا على تصميم المحول، يمكن أن يشمل ذلكالزيت أو الورق أو الراتنج أو أنواع العزل الأخرى.

5. نظام التبريد

يمكن أن ترتفع درجة حرارة المحولات الكبيرة أثناء التشغيل العادي، لذلك تستخدم طرق التبريد-مثل تدوير الزيت، أو المشعاعات، أو المراوح-للحفاظ على درجات الحرارة تحت السيطرة.

تظهر المحولات التصاعدية في الكثير من الأماكن، بدءًا من شبكات الطاقة الضخمة وحتى المعدات الصغيرة. تشمل التطبيقات الشائعة ما يلي:

محطات توليد الطاقة

غالبًا ما تبدأ الكهرباء القادمة من التوربينات بجهد منخفض. تصعيد المحولات يرفعها إلى مستويات الإرسال مثل110 كيلو فولت، 220 كيلو فولت، أو أعلى، مما يجعل نقل الطاقة لمسافات طويلة-أكثر كفاءة بكثير.

أنظمة الطاقة المتجددة

لا يتصل توليد الطاقة الشمسية وطاقة الرياح دائمًا بالشبكة بالجهد "الصحيح". تساعد المحولات التصاعدية على رفع الطاقة المولدة حتى تتمكن من تغذية شبكة النقل بشكل صحيح.

المعدات الصناعية

تحتاج الصناعات أحيانًا إلى جهد كهربائي أعلى لأشياء مثل الأفران أو الآلات الثقيلة أو أنظمة الاختبار المتخصصة. تعمل المحولات التصاعدية على جعل تحويل الجهد أكثر أمانًا وسهولة.

الالكترونيات والمختبرات

يتم استخدام محولات تصعيدية أصغر لمعدات الاختبار، وأنظمة الصوت، والأجهزة الطبية، وأجهزة الأشعة السينية-، والمزيد.

كهربة السكك الحديدية

تعتمد أنظمة السكك الحديدية الكهربائية على المحولات لتوزيع طاقة الجر ومطابقة الجهد.

بصراحة، من الصعب جدًا تجاهل المزايا:

كفاءة نقل أفضل:الجهد العالي يعني انخفاض التيار، مما يقلل الحرارة والفقد في الخطوط

متطلبات موصل أصغر:نظرًا لأن التيار أقل، يمكنك غالبًا استخدام كابلات أرق

تحويل الجهد المستقر:تساعد المحولات في الحفاظ على مستويات الجهد التي تحتاجها المعدات

توفير الطاقة:خسارة أقل أثناء الإرسال تتراكم بمرور الوقت

مرنة للاستخدامات المختلفة:بدءًا من المحطات الفرعية-المتكاملة وحتى الإلكترونيات المدمجة

يخلط الناس بين هذه الأمور في بعض الأحيان، لذا إليك التمييز الواضح:

تصعيد المحول:يزيد الجهد، ويقلل التيار

محول التنحي:يقلل الجهد، ويزيد التيار

جدول بسيط:

كلا النوعين ضروريان-ما عليك سوى استخدامهما لتحقيق أهداف متعارضة.

يعتمد اختيار المحول "الصحيح" على بعض المتطلبات العملية، مثل:

مطلوبجهد الإدخال والإخراج

ضروريقدرة الطاقة(كيلو فولت أمبير أو ميجا فولت أمبير)

توافق التردد

طريقة التبريد

سواء كان ذلكداخلي أو خارجي

تصنيف الكفاءة

معايير السلامة والشهادات

ولا نقلل من الحجم. قد يتسبب المحول الكبير جدًا أو الصغير جدًا في حدوث مشكلات-مثل التشغيل غير الفعال، أو ارتفاع درجة الحرارة، أو تقليل العمر الافتراضي للمعدات.

للحفاظ على تشغيل المحولات بسلاسة، تعد الصيانة الوقائية أمرًا أساسيًا. تشمل الممارسات النموذجية ما يلي:

فحص حالة العزل

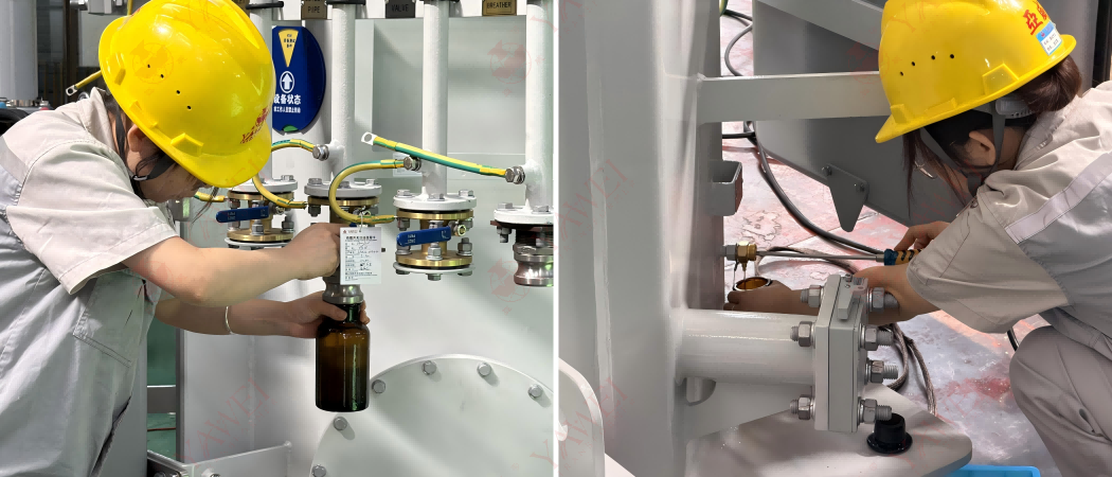

مراقبة مستويات الزيت وجودته (للوحدات المملوءة بالزيت-)

التحقق من وجود تدفئة غير عادية أو نقاط ساخنة

تنظيف البطانات ومعدات التبريد

إجراء الاختبارات الكهربائية بشكل دوري

إذا واصلت أعمال الصيانة، فعادةً ما تتجنب حدوث حالات فشل مفاجئة-والتي، بصراحة، هي أفضل النتائج.

يعد المحول التصاعدي جزءًا مهمًا من أنظمة الطاقة الكهربائية الحديثة. ومن خلال رفع الجهد الكهربي بكفاءة، فإنه يدعم النقل لمسافات طويلة-، ويساعد على دمج الطاقة المتجددة في الشبكة، ويعمل على تشغيل عدد لا يحصى من التطبيقات الصناعية والتقنية.

لذا، سواء أكان الأمر عبارة عن محول مرافق ضخم خلف محطة فرعية أو وحدة أصغر في مختبر أو منشأة، فإن المحول التصاعدي يلعب دورًا كبيرًا في الحفاظ على الكهرباء موثوقة وفعالة وجاهزة للاستخدام. ومع استمرار تزايد الطلب على الطاقة، ستصبح هذه المحولات أكثر أهمية.
