يطرح الكثير من الأشخاص الذين يديرون ورش العمل أو المزارع أو الشركات الصغيرة نفس السؤال:هل أحتاج إلى محول إذا كنت أرغب في تحويل الطاقة أحادية الطور إلى ثلاث مراحل؟الجواب القصير هولا-ليس بشكل افتراضي.
لماذا؟ لأنتحويل المرحلةوتحويل الجهدهما وظيفتان مختلفتان تماما.
محوليغير فقط مستويات الجهد (مثل الخطوة-للأعلى أو الخطوة-للأسفل).
محولات المرحلةأنشئ (أو "املأ") الجزء الثالث المفقود حتى تحصل على علاقات المراحل الثلاث المناسبة.
لذلك، إذا كان جهد إمداد الطور الواحد الخاص بك يطابق بالفعل ما تحتاجه معدات الطور ثلاثي الطور لديك، فيمكنك عادةً ذلكمرحلة واحدة تحويل إلى ثلاث مراحلدون جلب محول في الصورة.
عندما لا تحتاج إلى محول
في أغلب الأحيان، تبدو حالة "عدم وجود محول" كما يلي:
لديك240 فولت مرحلة واحدةالطاقة (شائعة في المنازل والاجهزة التجارية الخفيفة).
تم تصنيف معداتك ثلاثية الطور (المحركات والآلات وأدوات المتجر).208V–240Vثلاث مراحل.
في هذه الحالة، يمكنك عادةمرحلة واحدة تحويل إلى ثلاث مراحلمباشرة باستخدام واحدة من هذه:

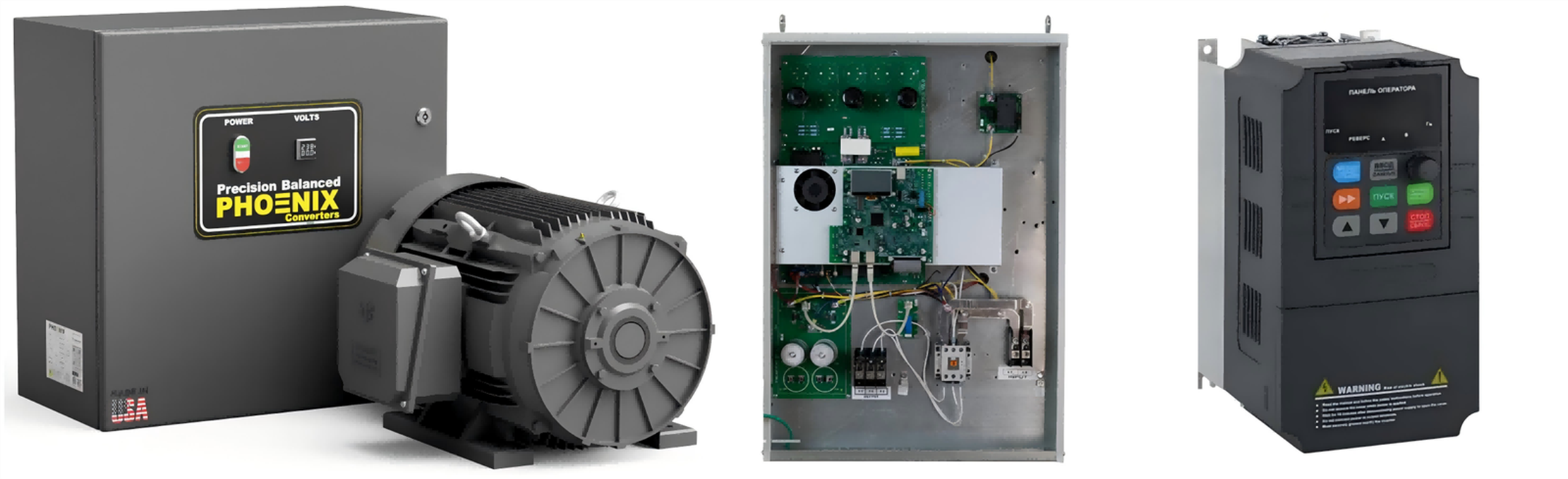

①محولات المرحلة الدوارة
تستخدم هذه المحركات محركًا "خاملاً" قيد التشغيل للمساعدة في توليد طاقة متوازنة ثلاثية الطور. إنها شائعة لسبب ما: فهي عادةً ما تكون قوية لتشغيل العديد من آلات المتاجرطالما تم تحديد حجم المحول بشكل صحيح.
②محولات طور الحالة الرقمية / الصلبة-
وقد تم تصميمها لتوفير مخرجات طورية ثابتة ونظيفة. يحبها الكثير من الأشخاص لأشياء مثل آلات CNC وقواطع البلازما والإلكترونيات الأكثر حساسية.
③محركات VFD للإدخال أحادية الطور (محركات التردد المتغير)
إذا كنت تقوم بالطاقة بشكل أساسيمحرك واحدوتريد تحكمًا أكثر سلاسة (بدء التشغيل الناعم، التحكم في السرعة، وما إلى ذلك)، يمكن أن يكون VFD خيارًا رائعًا. غالبًا ما يجعل كل شيء يبدو "تحت السيطرة".
إذا كنت تقوم بتشغيل معدات متجر نموذجية-مثل المخارط أو المطاحن أو ضواغط الهواء أو مناشير الطاولة-فإن هذا الأسلوب المباشر غالبًا ما يكون هو الطريق الأسهل والأكثر فعالية من حيث التكلفة-.

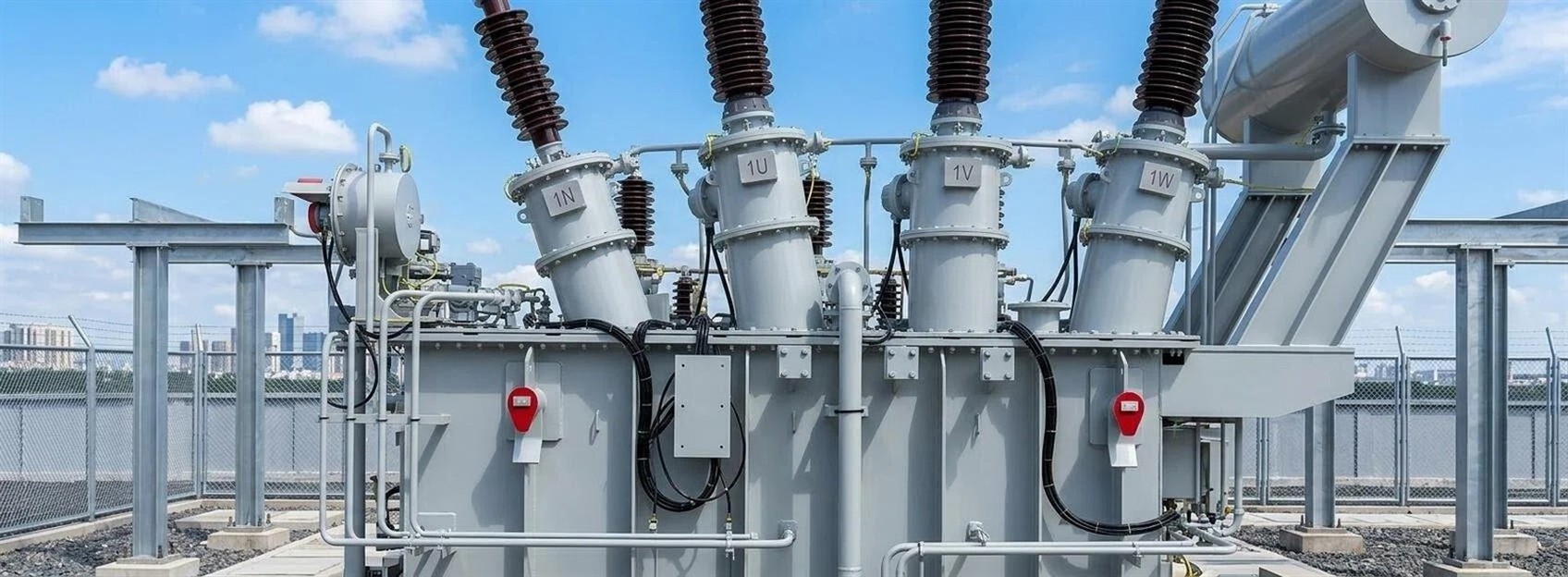

عندما محوليكونضروري
عادة ما يظهر المحول فقط عندما يكون هناكعدم تطابق الجهد.
المثال الكلاسيكي هو:
أنت تحاول الركضمعدات ثلاثية الطور 480 فولت
ولكن لديك فقط240 فولت مرحلة واحدةالقادمة إلى المحل
في هذا الإعداد، الفكرة المعتادة هي كما يلي:
240 فولت مرحلة واحدةيغذي محول الطور (حتى يتمكن من توليد ثلاث مراحل).
هذا يحصل لك240 فولت ثلاث مراحل.
ثم تقوم بتشغيل ذلك من خلال أتصعيد-المحولللوصول480 فولت ثلاث مراحل.
تحاول بعض الأنظمة الجمع بين أجزاء من هذا، لكن المبدأ الأساسي لا يتغير حقًا:
✔️ يقوم محول الطور بإنشاء طاقة ثلاثية الطور
✔️ يقوم المحول بضبط مستوى الجهد
قد تحتاج أيضًا إلى محول اعتمادًا على النظام المحدد الذي تتعامل معه-على وجه التحديدتجاري 208 فولتالإعدادات أو المواقف التي تتضمن تكوينات محايدة مطلوبة (على سبيل المثال، الأنظمة التي تحمل علامة like480Y/277V، حيث يكون التعامل المحايد مهمًا).
أشياء مهمة يجب التحقق منها قبل شراء أي شيء
قبل أن تقرر كيفمرحلة واحدة تحويل إلى ثلاث مراحل، اصنع لنفسك معروفًا وتحقق من لوحة اسم المحرك (بكل جدية-لا تتجاوز هذا).
العديد من المحركات ثلاثية الطور موجودةجهد مزدوج-.، مما يعني أنه يمكنك في كثير من الأحيان إعادة تكوينها240 فولت أو 480 فولتعن طريق تغيير توصيلات الأسلاك داخل المحرك. إذا كان بإمكانك ضبط المحرك على الجهد الموجود لديك بالفعل، فقد لا تكون هناك حاجة إلى محول على الإطلاق.
أيضًا:
تأكد من حجم المحول (والمحول، إذا تم استخدامه) بشكل صحيح.
حساب بدء الاندفاعات المفاجئة-يمكن أن تتعرض المحركات لصدمات شديدة عند بدء تشغيلها لأول مرة.
خطط للترقيات المستقبلية إذا كنت تعتقد أنك ستقوم بتوسيع الإعداد الخاص بك لاحقًا.
ونعم-الحصول علىكهربائي مؤهلينصح بشدة المشاركة. ليس فقط من أجل السلامة، ولكن أيضًا كل شيء يتوافق مع متطلبات الكود الكهربائي.
الخط السفلي
إذن هذه هي الوجبات الجاهزة:
لا تحتاج تلقائيًا إلى محول لتحويل مرحلة واحدة إلى ثلاث مراحل.
المحول مطلوب فقط عندما يكون لديكالجهد غير متطابقما تحتاجه المعدات الخاصة بك.
