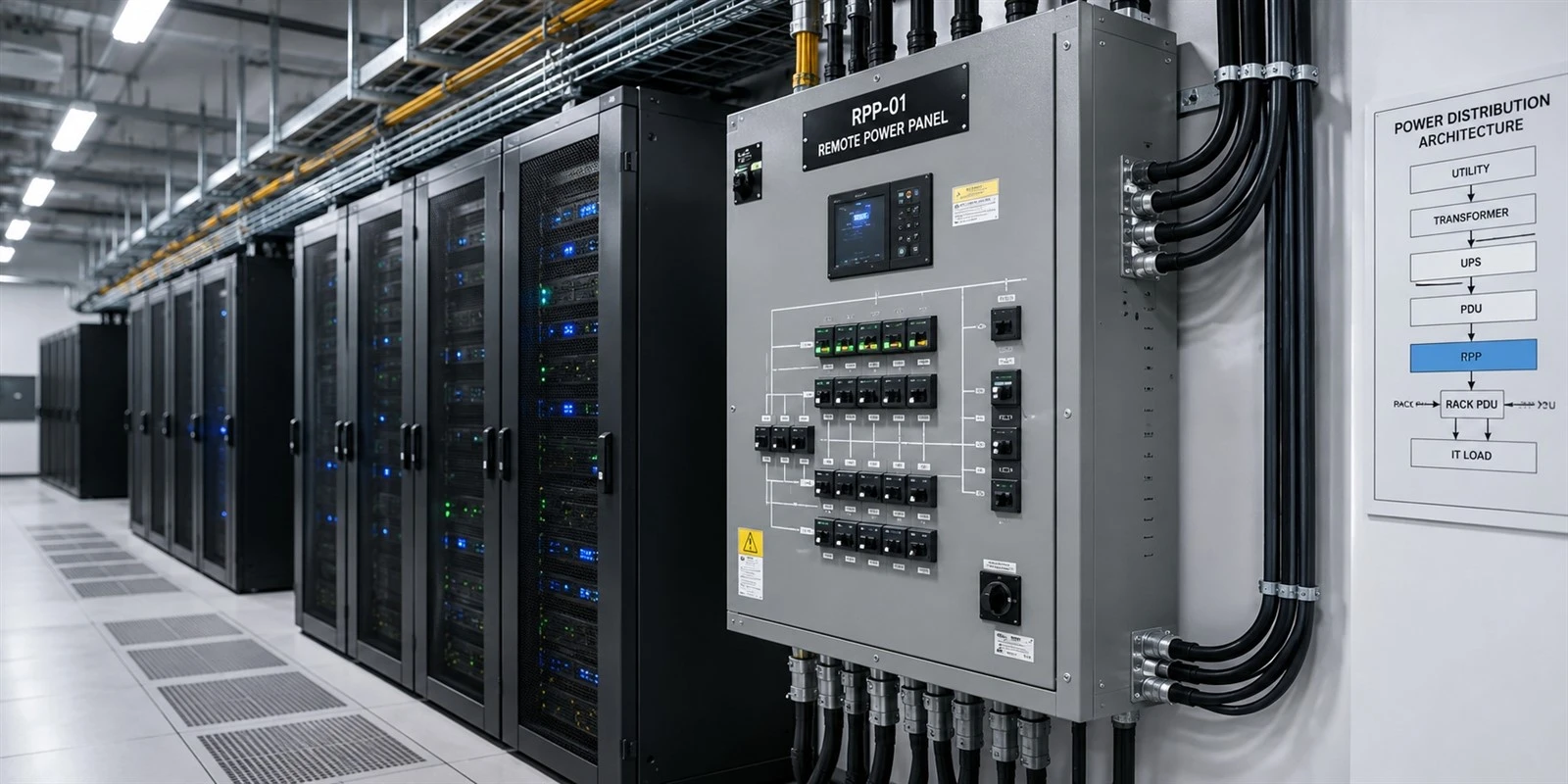

RPP في مركز البيانات: كيف تؤثر لوحات الطاقة عن بعد على اختيار المحولات وتوزيع الطاقة

عندما يفكر الناس في أنظمة الطاقة في أمركز البيانات، تتبادر إلى ذهني المشتبه بهم المعتادون-محولات,يو بي إسالوحدات والمولدات الاحتياطية. وبصراحة؟ هذا منطقي. هذه هي القطع الكبيرة البراقة التي تحافظ على الأضواء.





ولكن هناك مكونًا آخر يقوم بهدوء بالكثير من الأعمال الثقيلة يومًا بعد يوم: لوحة الطاقة عن بعد، أو RPP.



الآن، لا يغير RPP الجهد. نادراً ما يكون نجم العرض في غرفة الطاقة. لكنه جزء أساسي من كيفية وصول القوة إلى حيث يجب أن تذهب. في الواقع، يمكن أن تؤثر كيفية تصميم RPPs ووضعها بشكل مباشر-حسنًا، ويمكن أن تؤثر على حجم المحولات والأداء التوافقي وحتى مدى سهولة التوسع لاحقًا.



لذا، نعم، تقوم RPPs والمحولات بوظائف مختلفة جدًا. لكنهم مرتبطون أكثر مما يدركه الكثير من الناس.







ببساطة، RPP هي لوحة طاقة ثانوية. يستغرق الكهرباء من المنبعPDUويغذيها على رفوف خادم متعددة.



بدلاً من توصيل الكابلات في كل مكان من نقطة مركزية واحدة، يمكنك استخدام RPPs لتقريب الطاقة من معدات تكنولوجيا المعلومات لديك. وهذا يجعل التخطيط الكهربائي بأكمله أكثر وضوحًا وتنظيمًا، و-الأهم من ذلك-أسهل في التوسع مع نمو منشأتك.



يتعامل RPP النموذجي مع:

 الحصول على الطاقة لرف الأحمال

 حماية الدوائر الفرعية

 مراقبة استخدام الطاقة

 جعل التوسع المستقبلي أسهل

 الحفاظ على عقلانية إدارة الكابلات



لا يبدو الأمر كثيرًا. ولكن في مركز بيانات كبير به مئات أو آلاف الرفوف؟ تعتبر RPPs ضرورية لإبقاء الأمور قابلة للإدارة.





فيما يلي مسار طاقة نموذجي في مركز البيانات:

شبكة المرافق ← مجموعة المفاتيح الكهربائية ذات الجهد المتوسط ​​← محول الطاقة ← UPS ← PDU ←RPP→ رف PDU → الخوادم



بالنظر إلى تلك السلسلة، يمكنك رؤية RPP قريب جدًا من معدات تكنولوجيا المعلومات الفعلية. لكن كل جزء من الطاقة المتدفقة عبر هذه اللوحة يأتي من المنبع-بدءًا بالمحول.



لهذا السبب يهتم مهندسو المحولات كثيرًا بنشر RPP. كم عدد الألواح؟ ما هي الأحمال التي يدعمونها؟ ما هو النمو المخطط له؟ كل هذا يؤثر على المحول الذي تختاره.



إليك الأمر-إن تحديد حجم المحول لا يقتصر على إضافة أحمال اليوم وإنجاز المهمة فحسب.



يتم إنشاء معظم مراكز البيانات مع أخذ النمو في الاعتبار. قاعة البيانات تلك التي نصف فارغة اليوم؟ وفي غضون عامين، يمكن أن يصل إلى الحد الأقصى.

لنقم بتشغيل مثال سريع:

لكن هذا جزء فقط من القصة. عليك أيضًا أن تفكر في:

 التوسع المستقبلي

 احتياجات التكرار

 خسائر UPS

 تنوع التحميل

 تخطيط القدرات-على المدى الطويل



لذلك قد ينتهي الأمر بتركيب منشأة ذات حمل محسوب بقدرة 2250 كيلو فولت أمبيرمحول بقوة 2500 كيلو فولت أمبير-أو حتى 3000 كيلو فولت أمبير-. لأنه عندما تبدأ الرفوف الجديدة في الظهور بشكل أسرع من المتوقع، فإن القليل من السعة الإضافية تقطع شوطًا طويلاً.



حسنا، الآن دعونا ندخل في الأعشاب قليلا.



تستخدم معظم الترس الموصول بوحدات RPP وضع التبديل -مصادر الطاقة (SMPS). إنها فعالة بالتأكيد-لكنها أيضًا تفسد جودة الطاقة لديك عن طريق إدخال تيارات توافقية.



الجناة المشتركة:

 الخوادم

 أنظمة التخزين

 مفاتيح الشبكة

 خوادم بليد

 مجموعات الذكاء الاصطناعي ووحدة معالجة الرسومات



بدلاً من رسم شكل موجة تيار لطيف وسلس، تقوم هذه الأحمال بإنشاء توافقيات تنتقل عبر شبكة التوزيع وتضرب المحول الخاص بك.

مع مرور الوقت، يمكن أن يؤدي عدد كبير جدًا من التوافقيات إلى:

 ارتفاع خسائر المحولات

 عملية أكثر سخونة

 ضغط إضافي على العزل

 كفاءة أقل

 عمر أقصر للمعدات



ليس بالضبط ما تريده في منشأة-مهمة حرجة.



نظرًا لأنه لا يمكن تجنب التوافقيات إلى حد كبير هذه الأيام، فإن الكثير من مراكز البيانات تتوافق معهاالمحولات ذات التصنيف K-. وقد تم تصميمها للتعامل مع الحرارة الزائدة الناتجة عن الأحمال غير الخطية-.

كلما ارتفع تصنيف K-، كان تعامل المحول مع التوافقيات أفضل دون طهي نفسه. ومع تزايد أعباء عمل الذكاء الاصطناعي، أصبحت محولات K-20 وK-30 أكثر شيوعًا الآن مما كانت عليه قبل بضع سنوات فقط.





في بعض الأحيان لا يكون التعامل مع التوافقيات كافيًا. في المرافق الأكبر، تريد ذلكيقلللهم في المصدر.



هذا هو المكانمحولات التخفيف التوافقية (HMTs)تعال. إنهم يستخدمون ترتيبات متعرجة خاصة وحيل تحويل الطور-لإلغاء بعض التوافقيات قبل أن تنتشر عبر نظامك.

بالنسبة إلى -مراكز البيانات عالية الكثافة، يمكن أن تكون أجهزة HMT وسيلة رائعة لتعزيز الموثوقية وجودة الطاقة.





لمراكز البيانات الحديثةمحولات من النوع الجاف-.عادةً ما يكون هذا هو المكان-الذي يتم الانتقال إليه. إليكم السبب:

محولات من النوع الجاف -الراتينج المصبوبتمنحك أداءً رائعًا للحريق، وصيانة منخفضة، وتناسب بشكل طبيعي في الداخل. ولهذا السبب يتم استخدامها في جميع أنحاء العالم في المرافق الحيوية للمهام-.





للوهلة الأولى، يبدو RPP وكأنه مجرد لوحة توزيع أخرى. ولكنها في الواقع تلعب دورًا أكبر بكثير في التصميم الكهربائي لمركز البيانات الخاص بك مما يدركه معظم الناس.



يؤثر كل حمل متصل عبر RPP على سعة المحول، والمستويات التوافقية، والأداء على المدى الطويل-. ومع ارتفاع كثافة الحامل-وزيادة الذكاء الاصطناعي في الطلب على الطاقة-تصبح هذه الاتصالات أكثر أهمية من أي وقت مضى.



يساعد اختيار المحول المناسب (النوع K-المخفف التوافقي أو النوع-الكفاءة الجافة-) في الحفاظ على موثوقية الأمور اليوم، مع ترك مجال للنمو غدًا.



في النهاية، نظام توزيع الطاقة الجيد لا يقتصر فقط على نقل الكهرباء. يتعلق الأمر بالقيام بذلك بأمان وكفاءة وثبات-عامًا بعد عام.
