أجهزة تخفيف الضغط في سلامة المحولات

عندما يتعلق الأمر بالمحولات، يهتم معظم الناس بالأشياء الكبيرة - أنظمة التبريد، وتصميم الملفات، والعزل، وكل ذلك. ولكن هناك مكون واحد أصغر يقوم بهدوء بعمل مهم للغاية: جهاز تخفيف الضغط.

بصراحة، هذا ليس من النوع الذي يلاحظه الناس إلا إذا حدث خطأ ما. ولكن عندما يرتفع الضغط الداخلي فجأة داخل المحول، يمكن لهذا الجهاز الصغير أن يمنع حدوث أضرار كبيرة ويساعد في تجنب موقف خطير للغاية.

وفي أنظمة الطاقة، هذا مهم جدًا.

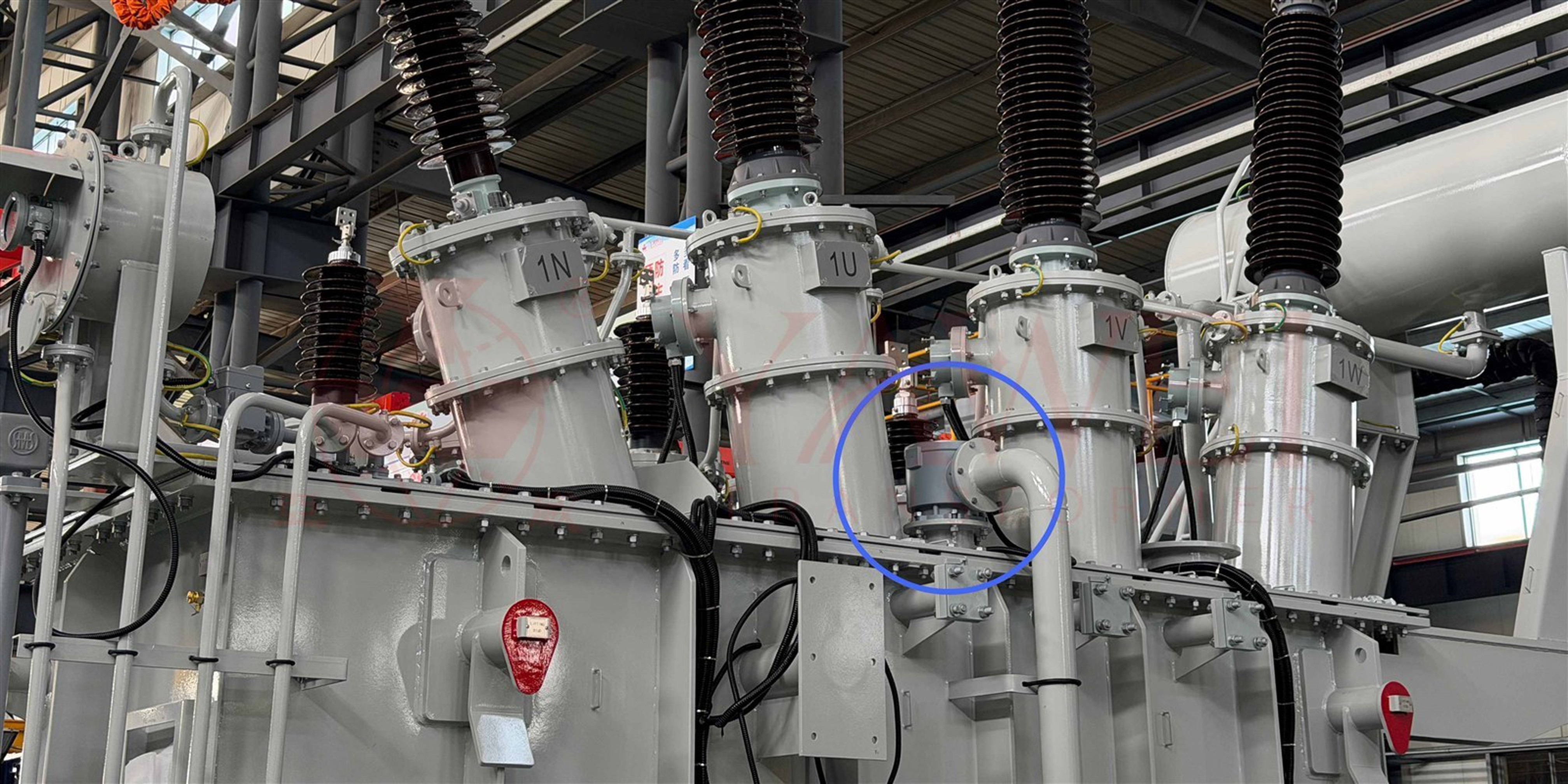

(انقر على الصورة لمعرفة المزيد.)

تولد المحولات الحرارة بشكل طبيعي أثناء التشغيل. في ظل الظروف العادية، يمكن التحكم في هذه الحرارة. يحافظ نظام الزيت والتبريد على كل شيء تحت السيطرة.

لكن الأخطاء تحدث في بعض الأحيان. ربما يكون هناك ماس كهربائي، أو فشل في العزل، أو قوس كهربائي داخلي. عندما يحدث ذلك، يمكن أن ترتفع درجات الحرارة داخل المحول بسرعة كبيرة. قد يبدأ الزيت العازل في التحلل وإنتاج الغاز، مما يخلق ضغطًا داخل الخزان.

إذا استمر هذا الضغط في التراكم مع عدم وجود مكان للهروب، فيمكن أن يتمزق خزان المحول فعليًا. ليس جيدا.

وهذا هو بالضبط سبب تركيب جهاز تخفيف الضغط.

وتتمثل مهمتها في التخلص من الضغط الزائد قبل أن تخرج الأمور عن السيطرة. بمجرد وصول الضغط إلى مستوى معين، يفتح الجهاز تلقائيًا ويخرج الضغط بأمان. ترسل بعض الأنظمة أيضًا إشارات إنذار أو تغلق المحول لمنع المزيد من الضرر.

إنها إحدى ميزات الأمان التي تأمل حقًا ألا يتم تنشيطها - ولكنك بالتأكيد تريدها هناك.

تستخدم المحولات المختلفة تصميمات حماية مختلفة، اعتمادًا على حجمها وتطبيقها. ومع ذلك، يتم استخدام بعض الأنواع بشكل شائع في جميع أنحاء الصناعة.

صمام زنبركي-محمل

ربما يكون هذا هو النوع الأكثر شيوعًا من أجهزة تخفيف الضغط. يستخدم آلية زنبركية لتبقى مغلقة أثناء التشغيل العادي. بمجرد أن يصبح الضغط الداخلي مرتفعًا جدًا، يفتح الصمام ويحرره.

إعداد بسيط. يعمل بشكل جيد.

تمزق القرص

تم تصميم قرص التمزق لينفجر عند نقطة ضغط محددة. يتفاعل بسرعة وموثوق به للغاية، على الرغم من أنه عادة ما يجب استبداله بعد ذلك.

تتابع الضغط المفاجئ

هذا واحد يعمل بشكل مختلف قليلا. بدلاً من تحرير الضغط فقط، فإنه يكتشف التغيرات السريعة في الضغط ويرسل إشارات تحذيرية أو تعثر إلى نظام الحماية.

في المحطات الفرعية الأكبر حجمًا، تعتبر هذه المرحلات مهمة جدًا.

تكون أعطال المحولات باهظة الثمن - وفي بعض الأحيان باهظة الثمن للغاية. يمكن أن تستغرق الإصلاحات وقتًا طويلاً، وإذا كان المحول جزءًا من مصنع أو نظام مرافق، فقد يؤثر التوقف عن العمل على الكثير من الأشخاص.

يساعد جهاز تخفيف الضغط الذي يعمل بشكل صحيح على تقليل مخاطر:

تمزق الخزان

مخاطر الحريق

الأضرار التي لحقت المعدات القريبة

انقطاع التيار الكهربائي لفترة طويلة

مخاطر سلامة العمال

بمعنى آخر، إنه مكون صغير يقوم بعمل كبير جدًا.

مثل معظم معدات الحماية، يحتاج جهاز تخفيف الضغط إلى فحص منتظم. مع مرور الوقت، يمكن أن تتآكل الأختام، وقد يظهر التآكل، أو قد تصبح الأجزاء المتحركة أقل موثوقية.

يقوم الفنيون عادةً بالتحقق من:

تسرب الزيت

الحالة الميكانيكية

التشغيل السليم

وظيفة التنبيه

تلف الختم

إنها صيانة أساسية حقًا، ولكنها يمكن أن تحدث فرقًا كبيرًا لاحقًا.

قد لا يكون جهاز تخفيف الضغط هو الجزء الأكثر تكلفة في المحول، وهو بالتأكيد ليس الأكثر وضوحًا. ومع ذلك، فإنه يلعب دورًا حاسمًا في الحفاظ على سلامة المحولات أثناء ظروف التشغيل غير الطبيعية.

في بعض الأحيان يقلل الناس من أهمية مكونات السلامة الأصغر. لكن بصراحة، عندما يتراكم الضغط فجأة داخل المحول، فإن هذا الجهاز يمكن أن يكون هو الشيء الذي يمنع الوضع السيئ من التحول إلى كارثة.
