محولات الطاقة: الأنواع والكفاءة والابتكارات

محولات الطاقة هي إلى حد كبير الأبطال المجهولون في شبكتنا الكهربائية الحديثة. إنهم يتأكدون من وصول الكهرباء من مكان إلى آخر دون إهدار الكثير من الطاقة على طول الطريق.

تعمل هذه الأشياء وفقًا لمبدأ بسيط (ولكن ذكي) وهو الحث الكهرومغناطيسي، والذي يسمح لها برفع الجهد لأعلى أو لأسفل اعتمادًا على ما هو مطلوب في شبكة الطاقة.

ستجد أجهزة ذات جهد عالي- تتعامل مع مستويات هائلة في خطوط النقل، بينما تتعامل أجهزة أخرى مع خفض هذه الطاقة إلى شيء يمكننا استخدامه فعليًا في المنزل أو العمل.

هناك أنواع مختلفة للوظائف المختلفة، وبصراحة، اختيار الوظيفة المناسبة له أهمية كبيرة في الحفاظ على تشغيل النظام بأكمله بسلاسة.

تعتبر الكفاءة أمرًا مهمًا أيضًا-فهي في الأساس مقدار الطاقة الواردة التي تخرج فعليًا من الجانب الآخر بدلاً من التحول إلى حرارة.

تلك محولات خطوط الكهرباء الكبيرة التي تراها على الأعمدة؟ إنهم موجودون في الغالب لخفض الجهد الكهربائي بحيث يكون آمنًا وقابلاً للاستخدام في المنازل والمكاتب والمحلات التجارية، سمها ما شئت.

ونعم، الصيانة الدورية ليست أمرًا رائعًا، لكنها ما يبقيهم أقوياء، ويحافظون على سلامتهم، ويقدمون أفضل أداء لهم لسنوات.

إذا كنت تعمل في مجال صناعة الطاقة-أو كنت مهتمًا فقط بمعرفة كيفية وصول الكهرباء فعليًا إلى منفذ البيع لديك-فإن التعرف على المحولات أمر مفيد للغاية.

في جوهره، محول الطاقة هو تلك القطعة الثابتة من المعدات التي تنقل الطاقة الكهربائية بكفاءة بين الدوائر المختلفة، عادة عن طريق تغيير الجهد.

لا توجد أجزاء متحركة، فقط ملفات ونواة تعتمد على الحث الكهرومغناطيسي-بسيطة من حيث المفهوم، ولكنها مصممة بشكل متين للعمل الشاق-.

وظيفتهم الرئيسية هي تنظيم الجهد الكهربي: رفعه لإرسال الطاقة لمسافات طويلة مع فقدان أقل، أو خفضه بحيث يكون استخدامه آمنًا محليًا.

باختصار، يقومون ببعض الأشياء الأساسية:

نقل الطاقة بين أجزاء مختلفة من الشبكة

حافظ على خسائر النقل منخفضة عن طريق ضبط الجهد

خطوة الجهد لأعلى أو لأسفل حسب الحاجة

بدونهم، الشبكة كما نعرفها لن تكون موجودة. فهي السبب وراء وصول الكهرباء بشكل ثابت وموثوق حيثما تكون هناك حاجة إليها-ومع ارتفاع الطلب على الطاقة، أصبحت أكثر أهمية من أي وقت مضى.

يحدث السحر من خلال الحث الكهرومغناطيسي. يمر التيار المتردد عبر ملف واحد (الملف الأولي)، ويخلق مجالًا مغناطيسيًا متغيرًا، وهذا المجال "يولد" تيارًا في ملف آخر (الملف الثانوي) دون أي توصيل كهربائي مباشر.

النواة الحديدية الموجودة في المنتصف تجعل المجال المغناطيسي أقوى بكثير، لذلك تحصل على كفاءة أفضل.

الأجزاء الرئيسية التي ستشاهدها:

اللفات الأولية والثانوية (الملفات التي تقوم بتسليم الطاقة)

نواة حديدية (تزيد المجال المغناطيسي)

العزل في كل مكان (لإيقاف الشورتات والحفاظ على سلامة الأشياء)

إنها تعمل فقط مع التيار المتردد - ولن تقوم بإنشاء حقل التغيير المطلوب للاستقراء.

تم تصميم الأجهزة الحديثة بحيث تهدر أقل قدر ممكن من الطاقة، ولهذا السبب ترى أرقام الكفاءة تزيد بنسبة 98-99% في ظل الظروف الجيدة.

تدور المحولات حول الحصول على الجهد المناسب للوظيفة. عالية جدا؟ الكثير من الخسارة على المسافة. منخفضة جدا؟ لا يمكن دفعها بعيدًا بدون كابلات ضخمة.

إنهم يرفعون الجهد الكهربائي عند نهاية التوليد حتى تتمكن الطاقة من السفر لمئات الأميال بكفاءة، ثم يخفضونه بالقرب من المكان الذي يستخدمه فيه الناس فعليًا.

أدوار مفيدة أخرى:

تحويل الجهد لتلبية الاحتياجات المختلفة

العزل الكهربائي بين أقسام الشبكة

المساعدة في الحفاظ على استقرار النظام بأكمله عندما يتأرجح الطلب

وفي النهاية، فهي التي تجعل النقل لمسافات طويلة-عمليًا وتسمح لمقابس الحائط بتوفير طاقة آمنة وقابلة للاستخدام.

وظائف مختلفة تحتاج إلى محولات مختلفة.

-توجد محولات الرفع بالقرب من محطات توليد الطاقة-تعمل على زيادة الجهد العالي للنقل لمسافات طويلة- (تيار أقل=خسارة أقل في الخطوط).

إن أجهزة التنحي-هي أقرب إلينا في كل مكان: حيث تقوم بإسقاط هذا الجهد العالي إلى مستويات الأسرة (110-240 فولت حسب البلد).

تعمل محولات العزل على إبقاء الدوائر منفصلة من أجل السلامة-وهي رائعة للمعدات الحساسة أو الأماكن التي لا تريد فيها أي فرصة لحدوث خطأ أرضي يسبب مشاكل.

تعتبر المحولات الذاتية مميزة بعض الشيء-فهي تشترك في جزء من الملف، لذا فهي أصغر حجمًا وأخف وزنًا وأرخص عندما تحتاج فقط إلى تغيير بسيط في الجهد.

ملخص سريع:

تصعيد-للأعلى ← جهد أعلى للإرسال

تنحى-لأسفل ← جهد أقل للاستخدام النهائي

العزلة → السلامة من خلال الانفصال

تلقائي → مضغوط لإجراء تعديلات أصغر

يعتمد اختيار النوع المناسب على الجهد الذي تحتاجه ومخاوف السلامة والمساحة والتكلفة.

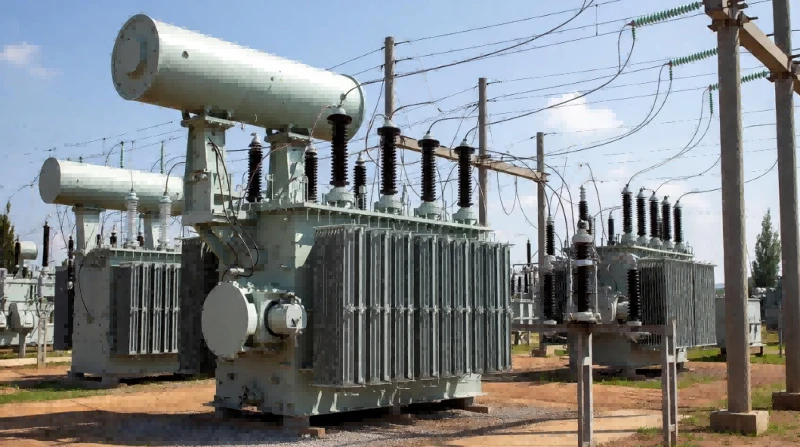

محولات الجهد العالي-هي الرافعات الثقيلة بالقرب من مواقع التوليد أو المحطات الفرعية الرئيسية. إنهم يدفعون الجهد إلى الأعلى (غالبًا مئات الكيلو فولت) لجعل النقل لمسافات طويلة -فعالاً.

توجد محولات خطوط الكهرباء (التي تسمى عادة محولات التوزيع) في الطرف الآخر-على أعمدة أو في الأحياء-وتخفض الجهد الكهربائي إلى 11 كيلو فولت، أو 400 فولت، أو أي شيء يستخدمه نظامك المحلي للمنازل والشركات.

كلاهما مهمان، على طرفي نقيض من الرحلة:

الجهد العالي-← تقليل الخسائر عبر المسافة

أدوات التوزيع ← جعل الطاقة آمنة وقابلة للاستخدام محليًا

إذا أخطأت في الفهم فإنك إما تهدر الكثير من الطاقة أو تقلي المعدات (أو ما هو أسوأ من ذلك).

تتميز المحولات بكفاءة مذهلة-تبلغ عادةً 95-99%-ولكن حتى الخسائر الصغيرة تتراكم عندما تتعامل مع ميجاوات.

أكبر الجناة:

خسائر النحاس (تسخين I²R في اللفات)

الخسائر الأساسية (التباطؤ + التيارات الدوامية في الحديد)

يتم تصنيفها بـ kVA (وليس كيلوواط، لأن عامل الطاقة مهم)، والذي يخبرك بالحمل الأقصى الذي يمكنها التعامل معه بشكل مستمر دون ارتفاع درجة الحرارة أو التدهور.

التصميم الجيد والمواد الذكية والتحميل المناسب يبقي تلك الخسائر منخفضة وكفاءة عالية.

تصبح المحولات ساخنة، لذا فإن التبريد أمر مهم-كثيرًا.

الإعدادات الشائعة: الزيت-المغمس بالزيت (شائع جدًا بالنسبة للوحدات الأكبر حجمًا)، أو النوع الجاف-(المبرد بالهواء-)، أو أحيانًا المبرد بالماء-للوحدات الكبيرة حقًا.

العزل يحافظ على الكهرباء حيث تنتمي. غالبًا ما تستخدم التصميمات الأحدث زيوتًا صديقة للبيئة-تتحلل بشكل طبيعي وتكون أقل قابلية للاشتعال.

كل شيء يتبع معايير صارمة (IEC، ANSI، وما إلى ذلك) للسلامة والأداء وحتى التأثير البيئي.

ستلاحظها في المحطات الفرعية التي ترفع الجهد الكهربائي لأعلى أو لأسفل، وفي المصانع التي تغذي الآلات الثقيلة، وتربط بشكل متزايد مزارع الطاقة الشمسية أو توربينات الرياح بالشبكة.

في الأساس، في أي مكان تحتاج إلى نقل أو إدارة الكثير من الطاقة بشكل موثوق، فمن المحتمل أن يكون هناك محول معني.

مع العناية الجيدة، تعمل العديد من المحولات لمدة 30–40+ سنة.

الأشياء الروتينية: الفحوصات البصرية، وأخذ عينات الزيت (لرصد الرطوبة أو التدهور مبكرًا)، والمسح الحراري للنقاط الساخنة، واختبار العزل، وما إلى ذلك.

تخلص من المشكلات الصغيرة قبل أن تتحول إلى إخفاقات كبيرة ومكلفة.

بدأت تظهر المحولات الذكية المزودة بأجهزة استشعار واتصالات-بإمكانها الإبلاغ عن المشكلات في الوقت الفعلي والمساعدة في موازنة الأحمال بشكل أفضل.

على الجانب الأخضر: الزيوت القابلة للتحلل الحيوي، والنوى المعدنية غير المتبلورة (خسارة أقل بكثير)، والأجزاء القابلة لإعادة التدوير، والتصميمات التي تقلل من هدر الطاقة.

كل هذا يتجه نحو محولات أكثر استدامة وكفاءة وذكاء.

إنهم لن يذهبوا إلى أي مكان. مع استمرار ارتفاع الطلب على الكهرباء وجلبنا المزيد من مصادر الطاقة المتجددة، ستستمر المحولات في التطور-بشكل أكثر ذكاءً وأكثر مراعاة للبيئة وأكثر كفاءة.

تظل الأساسيات كما هي، ولكن التفاصيل تتغير بسرعة لتلبية احتياجات الغد مع الحفاظ على البيئة بشكل أفضل.
