محولات خطوط الكهرباء: العمود الفقري لنقل وتوزيع الشبكة بكفاءة
في نظام الطاقة الحديث، تعد محولات خطوط الطاقة بمثابة أدوات عمل كاملة-إنها الجسور المجهولة التي تربط محطات الطاقة وخطوط النقل والكهرباء التي نستخدمها يوميًا. لنكن واقعيين: بدونها، لن نتمكن أبدًا من الحصول على الكهرباء بكفاءة عبر مسافات طويلة، وبالتأكيد لن نتمكن من استخدامها بأمان في منازلنا أو أعمالنا. توضح هذه المقالة ما يفعلونه، والأنواع المختلفة المتاحة، وميزاتهم الرئيسية، والمكان الذي ستجدهم فيه بالفعل-حتى تتمكن من معرفة سبب كونهم العمود الفقري لكل شبكة حول العالم.

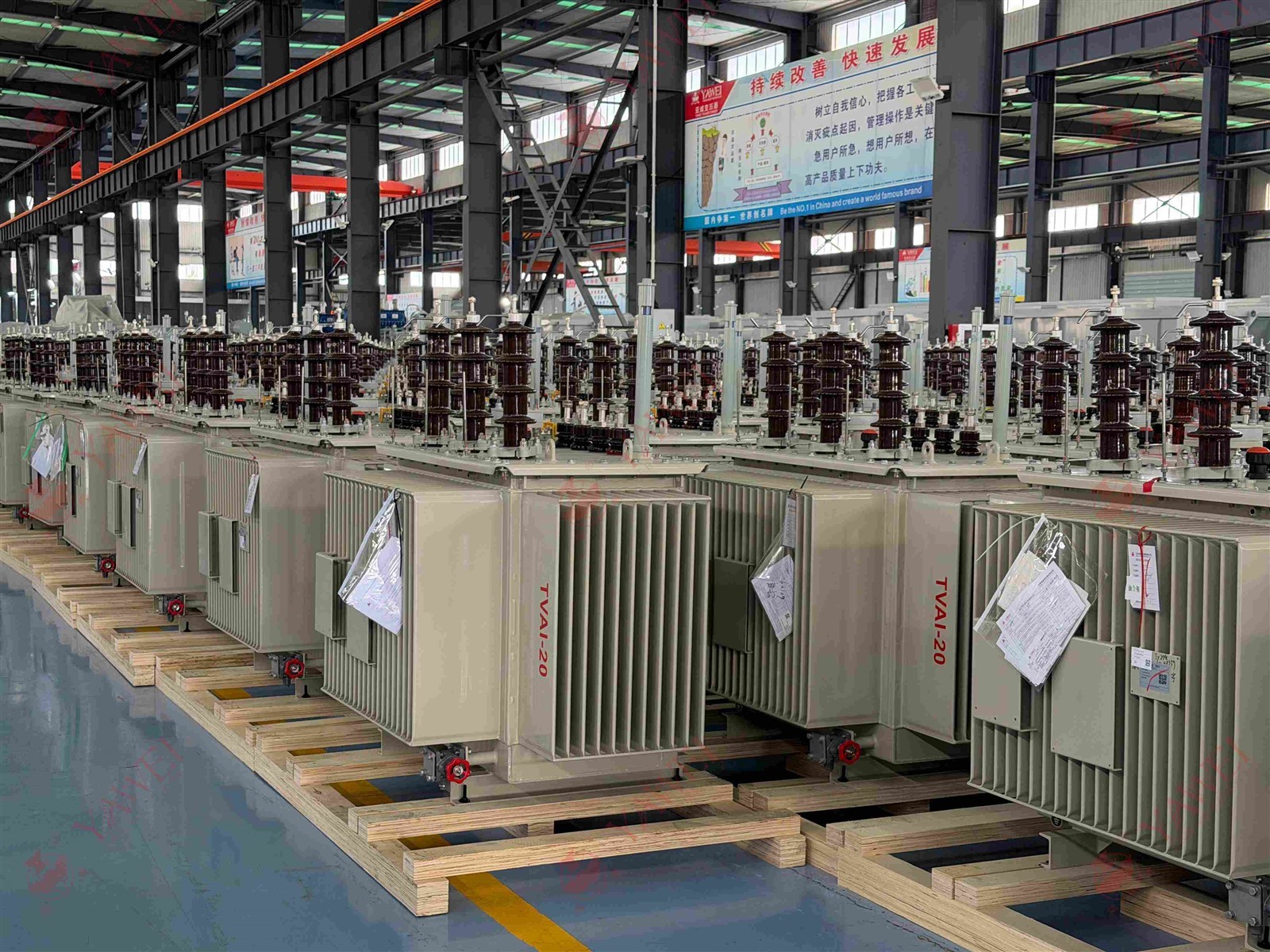

(انقر على الصورة لمعرفة المزيد.)
ما هو حتى محول خط الكهرباء؟
ببساطة، محول خط الطاقة هو جهاز ثابت ينقل طاقة التيار المتردد بين الدوائر الكهربائية المختلفة باستخدام الحث الكهرومغناطيسي. وعلى عكس بعض التروس الكهربائية الأخرى، فهو لا يعبث بتردد الطاقة-إنه يضبط الجهد فقط. في بعض الأحيان يؤدي ذلك إلى زيادة الجهد الكهربائي عند النقل لمسافات طويلة-؛ وفي أحيان أخرى، يقوم بخفضه حتى نتمكن من استخدامه في منازلنا، أو مكاتبنا، أو مصانعنا. في نهاية المطاف، وظيفتها الرئيسية هي توصيل الكهرباء من النقطة أ إلى النقطة ب بأقل قدر ممكن من النفايات، والتأكد من أنها آمنة للاستخدام عندما تصل إلى هناك.
في جوهره، يحتوي كل محول خط طاقة على ثلاثة أجزاء أساسية: قلب مغناطيسي (عادةً ما يكون مصنوعًا من الفولاذ عالي النفاذية- لتعزيز الحث)، والملف الأولي (متصل بخط طاقة الإدخال)، والملف الثانوي (متصل بالخرج). تعتمد نسبة مقدار رفع الجهد أو خفضه على عدد اللفات الموجودة في هذين الملفين
الأشياء الأساسية التي تقوم بها محولات خطوط الطاقة فعليًا
تؤدي محولات خطوط الطاقة ثلاث وظائف ضخمة تحافظ على تشغيل شبكة الطاقة بأكملها-بكل جدية، لا يمكننا العيش بدونها في عالم اليوم:
1. زيادة الجهد الكهربي للتشغيل لمسافات طويلة-.
تقوم محطات الطاقة (مثل الفحم أو الطاقة المائية أو طاقة الرياح أو الطاقة الشمسية) عادةً بتوليد الكهرباء بجهد متوسط-حوالي 11 كيلو فولت إلى 33 كيلو فولت. لكن إذا حاولت إرسال هذا الجهد المنخفض عبر مئات الأميال، فسوف تفقد أطنانًا من الطاقة بسبب المقاومة الموجودة في خطوط الكهرباء. وهنا يأتي دور المحولات: فهي ترفع الجهد إلى مستويات عالية (HV) أو -عالية جدًا (EHV)-في أي مكان من 66 كيلو فولت إلى 750 كيلو فولت أو أكثر. الجهد العالي يعني تيارًا أقل، والتيار المنخفض يعني هدرًا أقل للطاقة (نظرًا لأن الخسارة مرتبطة بمربع التيار). إنه تغيير جذري لقواعد اللعبة-من أجل نقل فعال لمسافات طويلة-.
2. خفض الجهد بالنسبة لنا نحن الأشخاص العاديين
وبمجرد وصول الكهرباء إلى محطات التوزيع الفرعية القريبة من البلدات أو المدن، تقلب المحولات السيناريو وتخفض الجهد العالي إلى مستوى آمن. بالنسبة لمعظم المنازل والشركات الصغيرة، يعني ذلك أخذ 10 كيلو فولت أو 35 كيلو فولت وتحويلها إلى 230 فولت (مرحلة واحدة-) أو 400 فولت (ثلاثة-أطوار)-، وهي الفولتية القياسية التي نستخدمها للأضواء والأجهزة والمنافذ. بالنسبة للمصانع أو المواقع الصناعية الكبيرة، قد يخفضونها إلى الفولتية المتوسطة (11 كيلو فولت إلى 33 كيلو فولت) للآلات الثقيلة.
3. الحفاظ على سلامة الأشياء من خلال العزل الكهربائي
وظيفة كبيرة أخرى؟ إنها تحافظ على دوائر (خط الكهرباء) الأولية والثانوية (الحمل) منفصلة كهربائيًا. وهذا يمثل أهمية كبيرة للسلامة- فهو يحمينا، ويحمي معداتنا، والأشخاص الذين يقومون بصيانة الشبكة من الفولتية العالية الخطيرة. بالإضافة إلى ذلك، إذا حدث خطأ ما في الدائرة الثانوية (مثل قصر)، فلن يؤدي ذلك إلى إتلاف خط الطاقة الرئيسي. إنه بمثابة حاجز أمان يجعل الشبكة بأكملها أكثر استقرارًا.
الأنواع الشائعة لمحولات خطوط الكهرباء
محولات خطوط الطاقة ليست -حجمًا واحدًا-يناسب-جميعها-، بل يتم تجميعها حسب مكان تركيبها، وعدد المراحل التي تستخدمها، وكيفية تبريدها، ومستوى الجهد الخاص بها. فيما يلي العناصر التي من المرجح أن تصادفها في إعدادات الشبكة:
1. القطب-المحولات المركبة
لقد رأيت بالتأكيد هذه-إنها أعمدة صغيرة ومدمجة يتم تركيبها على أعمدة الكهرباء، وغالبًا ما تكون مخصصة للأحياء والشركات الصغيرة. وهي عادةً ما تكون أحادية الطور-، بقدرة تتراوح بين 10 كيلو فولت أمبير و100 كيلو فولت أمبير، وتنخفض 10 كيلو فولت/35 كيلو فولت إلى 230 فولت/400 فولت. حجمها الصغير يجعلها مثالية للمناطق التي تكون فيها المساحة ضيقة، كما أنها مغمورة بالزيت{10}}مما يساعدها على التبريد والصمود في الطقس الخارجي.
2. لوحة -المحولات المثبتة
هذه هي تلك التي ستجدها على الأرض (على وسادة خرسانية) في المدن أو المناطق الصناعية أو المناطق التجارية. وهي محاطة بصندوق فولاذي مقاوم للعوامل الجوية-وقابل للقفل أيضًا، مما يحافظ عليها في مأمن من العبث. معظمها عبارة عن ثلاث-أطوار، بسعة تتراوح بين 100 كيلو فولت أمبير و2 ميجا فولت أمبير، وقد تم تصميمها بحيث تتطلب صيانة منخفضة-. مثالي للمناطق المزدحمة حيث لا تريد وحدة مثبتة على عمود كبير-.
3. محولات طاقة المحطات الفرعية
هذه هي المحولات الضخمة-المستخدمة في محطات الطاقة الفرعية لنقل الجهد العالي-. وهي تأتي في نسختين: تصاعدي-لأعلى (لجلب الطاقة من النباتات إلى الشبكة) وتنازلي-لأسفل (لتوزيع الطاقة على المناطق المحلية). وتتراوح قدرتها من 10MVA إلى 500MVA أو أكثر-بشكل كبير. معظمها عبارة عن زيت{10} مغمور بالمشعات أو تبريد قسري للتعامل مع الحمل، وهي مصممة لتحمل التقلبات الشديدة في الجهد الكهربائي والطقس القاسي.
4. النوع الجاف -محولات الطاقة
وعلى عكس-الأنواع المغمورة بالزيت، تستخدم هذه المواد الهواء أو الراتنج للعزل. وهذا يجعلها رائعة للاستخدام الداخلي-فكر في مباني المكاتب أو مراكز البيانات أو المصانع حيث تمثل السلامة من الحرائق أولوية قصوى. إنها-صديقة للبيئة، ومنخفضة-الصيانة، وهادئة-مثالية للأماكن ذات القواعد البيئية الصارمة حيث لا يمكنك الحصول على معدات تعتمد على النفط-.
ما الذي تبحث عنه في محول خط الطاقة الجيد
إذا كنت تختار محول خط كهرباء لشبكة، فهناك بعض الميزات الرئيسية التي تُحدث فرقًا كبيرًا في الكفاءة والموثوقية ومدة استمرارها:
كفاءة عالية: المواد الأساسية المتقدمة (مثل الحبوب-الفولاذ السليكوني الموجه) وتصميم الملفات الذكي الذي يقلل من فقدان الطاقة-يوفر المال ويجعل الشبكة أكثر استدامة. لا أحد يريد محولاً يهدر الطاقة!
خسارة منخفضة: انخفاض عدم فقدان الحمل- وفقدان الحمل يعني إهدار قدر أقل من الطاقة أثناء التشغيل. يعد هذا أمرًا مهمًا بالنسبة لكفاءة الشبكة على المدى الطويل-.
متانة: تحتاج الموديلات الخارجية إلى أغلفة مقاومة للعوامل الجوية-والتآكل، وعزل عالي الجودة-لتحمل درجات الحرارة والرطوبة الشديدة ومهما كان الطقس. لا تريد استبدال المحول كل بضع سنوات.
أمان: وسائل الحماية المضمنة--مثل صمامات تخفيف الضغط للزيت-النماذج المغمورة، و-الواقيات من درجة الحرارة الزائدة، و-حماية الدائرة القصيرة-تمنع وقوع الحوادث وتلف المعدات. السلامة أولاً، دائماً.
عمر خدمة طويل: المكونات الجيدة والتصنيع الصارم تعني أن هذه الأشياء يمكن أن تدوم لمدة تتراوح بين 20 و30 عامًا. وهذا يقلل من تكاليف الاستبدال ويمنع الشبكة من الانهيار بشكل غير متوقع.
حيث ستجد محولات خطوط الكهرباء
توجد محولات خطوط الطاقة في جميع أنحاء نظام الطاقة-من لحظة توصيل الكهرباء إلى لحظة توصيل هواتفنا. فيما يلي الأماكن الرئيسية التي ستشاهدها فيها:
محطات توليد الطاقة: -تأخذ المحولات التصاعدية الكهرباء من المولدات (11 كيلو فولت - 33 كيلو فولت) وترفعها إلى الجهد العالي حتى تتمكن من السفر لمسافات طويلة.
خطوط النقل: تقوم محولات المحطات الفرعية بضبط الجهد بين خطوط النقل المختلفة، مما يضمن تدفق الطاقة بسلاسة عبر الشبكة.
شبكات التوزيع: المحولات المثبتة على عمود-والوسادة-تخفض الجهد الكهربي للمنازل والمتاجر والشركات الصغيرة.
الطاقة المتجددة: تربط مزارع الرياح، ومجمعات الطاقة الشمسية، ومحطات الطاقة المائية بالشبكة الرئيسية-لتحويل الجهد المتغير من مصادر الطاقة المتجددة إلى شيء يمكن للشبكة استخدامه.
المنشآت الصناعية: توفر المحولات المخصصة الجهد المناسب للآلات الثقيلة والمصانع والعمليات الصناعية. مقاس واحد لا يناسب الجميع هنا!
محول خط الطاقة مقابل المحول الحالي (CT)
يخلط الكثير من الناس بين محولات خطوط الكهرباء ومحولات التيار (CTs)، لكنهم يقومون بوظائف مختلفة تمامًا. دعنا نقسمها ببساطة-بدون مصطلحات:
التفاف عليه
محولات خطوط الطاقة هي الأبطال المجهولون للشبكة الحديثة-فهي السبب وراء حصولنا على الكهرباء من محطة طاقة تبعد مئات الأميال عن منازلنا، بأمان وكفاءة. سواءً كانت تعمل على زيادة الجهد الكهربائي للرحلات الطويلة أو خفضه لاستخدامنا اليومي، فهي الغراء الذي يجمع نظام الطاقة بأكمله معًا. نظرًا لأننا نستخدم المزيد من الكهرباء-خاصة مع توفر المزيد من طاقة الرياح والطاقة الشمسية-فإن محولات خطوط الطاقة الجيدة والفعالة ستصبح أكثر أهمية لبناء شبكة مستدامة وموثوقة.
في نهاية المطاف، فإن اختيار محول خط الطاقة المناسب-سواء كان لشبكة مرافق أو مصنع أو مشروع للطاقة المتجددة-يُحدث فرقًا كبيرًا. فهو يضمن الأداء الجيد، وتقليل هدر الطاقة، والموثوقية-على المدى الطويل. صدقني، إنه استثمار يستحق القيام به.
