شرح أجزاء ومكونات المحولات الرئيسية

يتكون المحول من أنظمة كهربائية ومغناطيسية وعازلة وتبريدية ووقائية وتوصيل تعمل معًا لنقل الطاقة بأمان بين الدوائر. يساعد فهم مكونات المحولات الرئيسية الفنيين والمشترين وفرق المنشأة على التعرف على ما يفعله كل جزء، وسبب أهميته، وأين تبدأ الأعطال غالبًا.

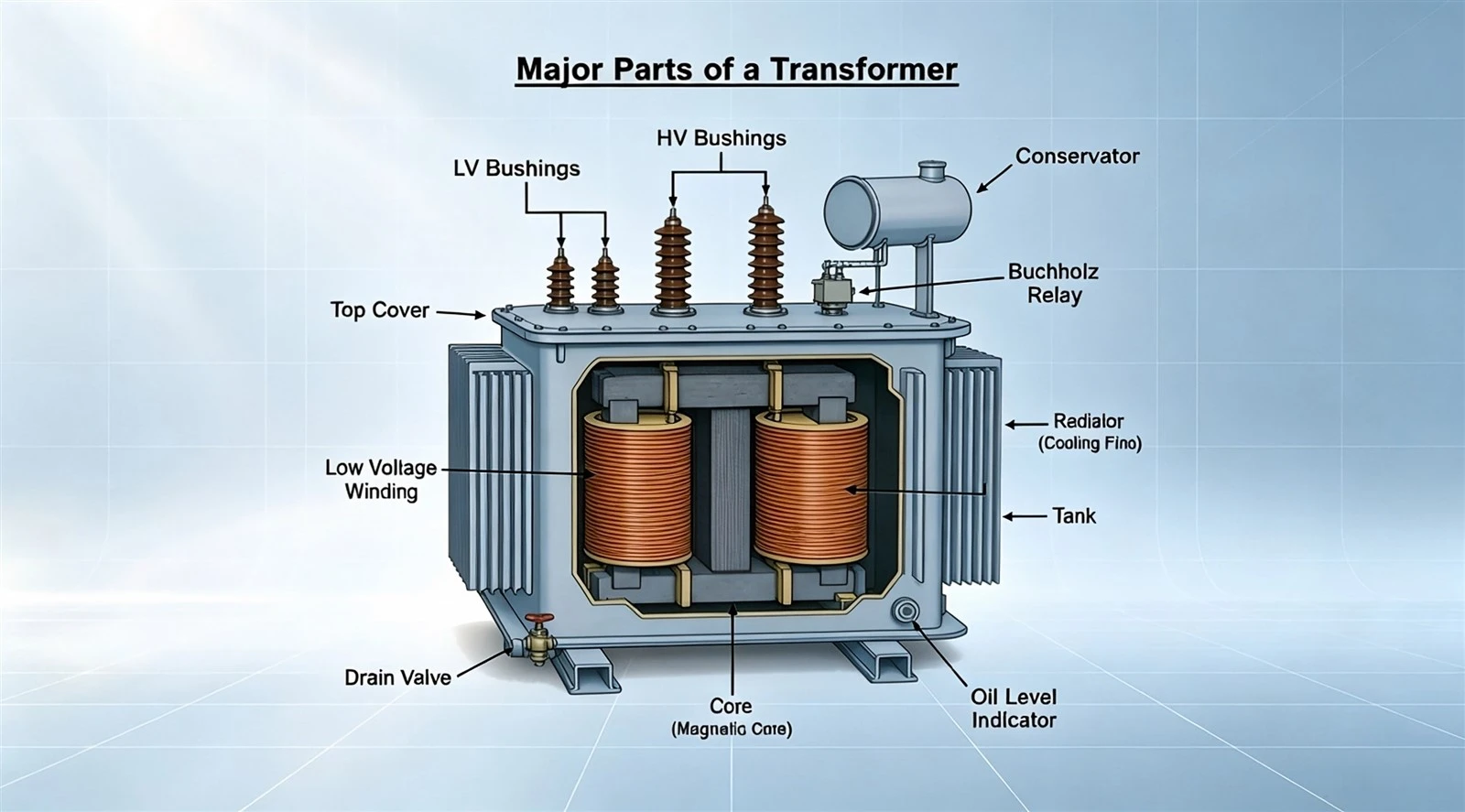

ما هي الأجزاء الرئيسية للمحول؟

الأجزاء الرئيسية للمحول هيالأساسية، واللفات، والعزل، والخزان أو العلبة، والمحطات، والبطانات، ونظام التبريد، وأجهزة الحماية. بعبارات بسيطة، يحمل القلب التدفق المغناطيسي، وتحمل اللفات التيار، ويفصل العزل المناطق النشطة، ويحمي الهيكل الخارجي المجموعة من الحرارة والرطوبة والأضرار الميكانيكية.

​​​​​​​مكونات المحولات الأساسية وأدوارها

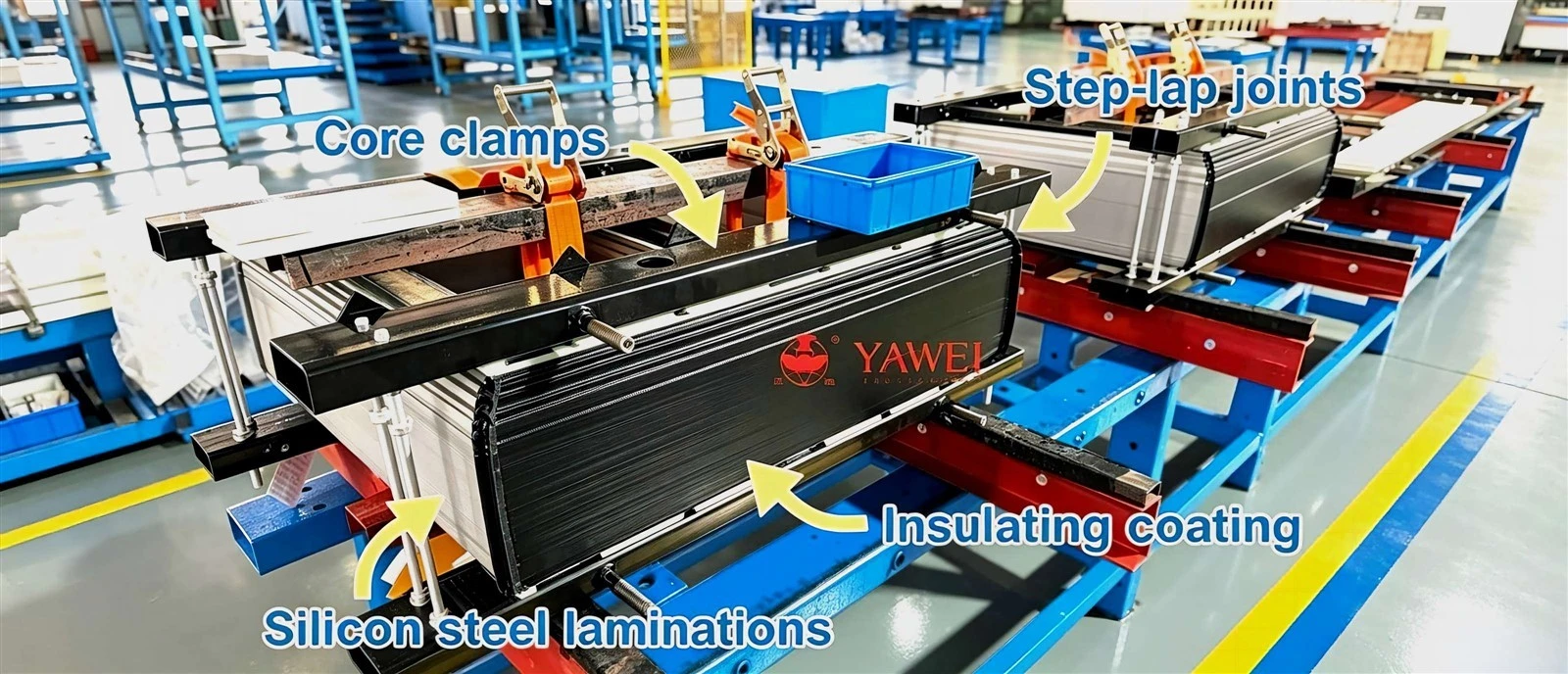

النواة المغناطيسية

عادة ما يكون القلب المغناطيسي مصنوعًا من الفولاذ الرقائقي المصمم لتوجيه التدفق المغناطيسي بكفاءة. ويؤثر شكلها ومادتها على الخسائر والتدفئة والضوضاء والأداء العام. يساعد القلب المصمم جيدًا-المحول على نقل الطاقة مع هدر أقل.

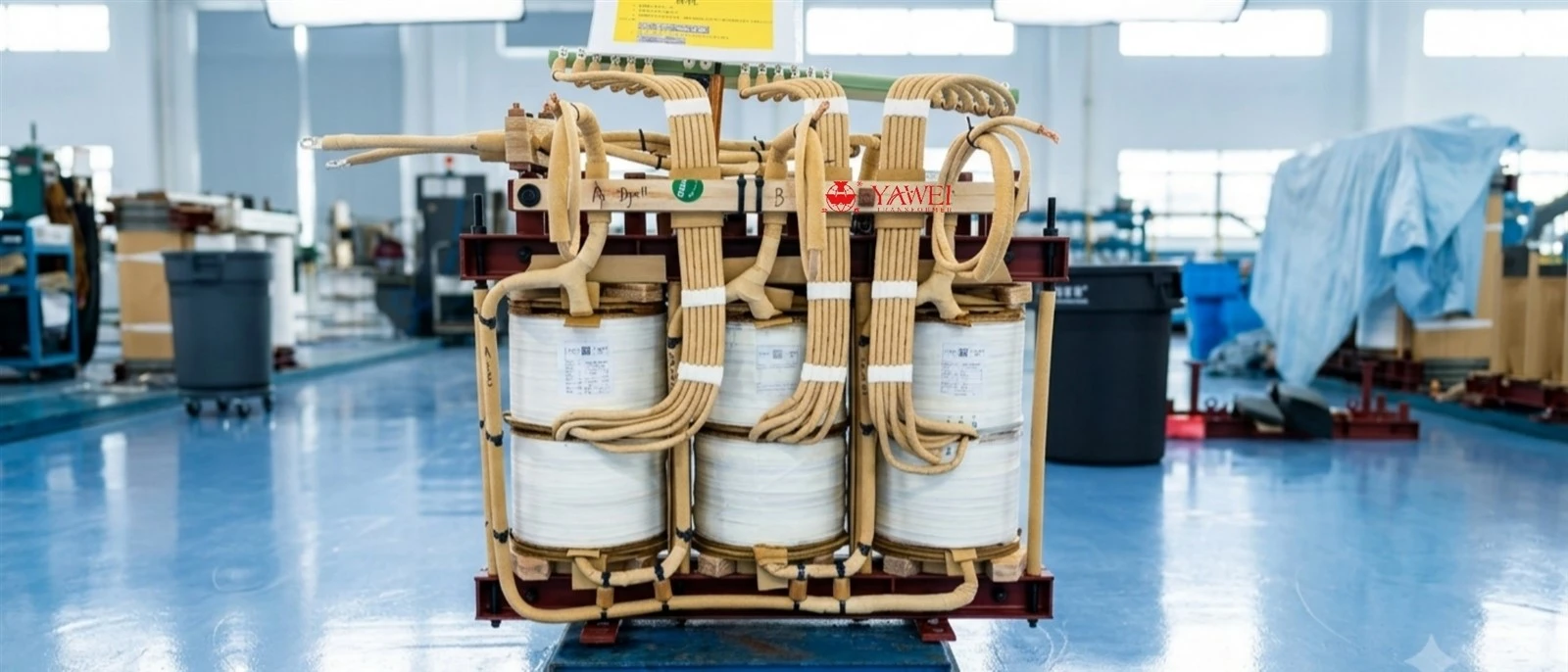

اللفات الأولية والثانوية

اللفات عبارة عن ملفات من مادة موصلة، عادة ما تكون من النحاس أو الألومنيوم، ملفوفة حول القلب. يستقبل الملف الأولي الجهد الوارد، بينما يقوم الملف الثانوي بتوصيل الجهد المحول إلى الحمل. تحدد نسبة اللفات بين هذه اللفات ما إذا كان المحول يرفع الجهد لأعلى أو لأسفل.

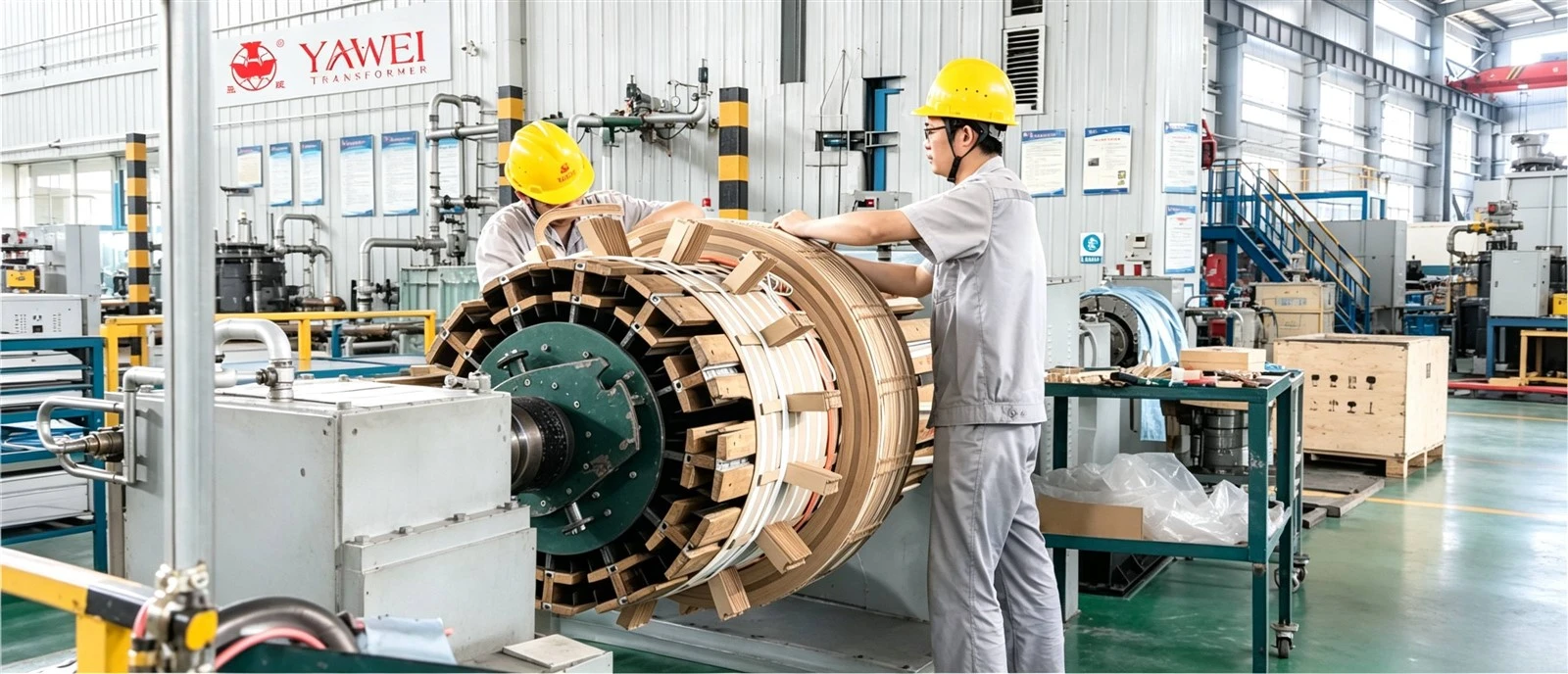

نظام العزل

يعد العزل أحد أهم أجزاء المحولات لأنه يحافظ على فصل المكونات النشطة. وقد تشمل الورق أو لوح الطباعة أو الورنيش أو الراتنج أو الزيت أو الغاز أو المواد العازلة الصلبة اعتمادًا على نوع المحول. عندما يضعف العزل، يزداد خطر ارتفاع درجة الحرارة والقوس والانهيار.

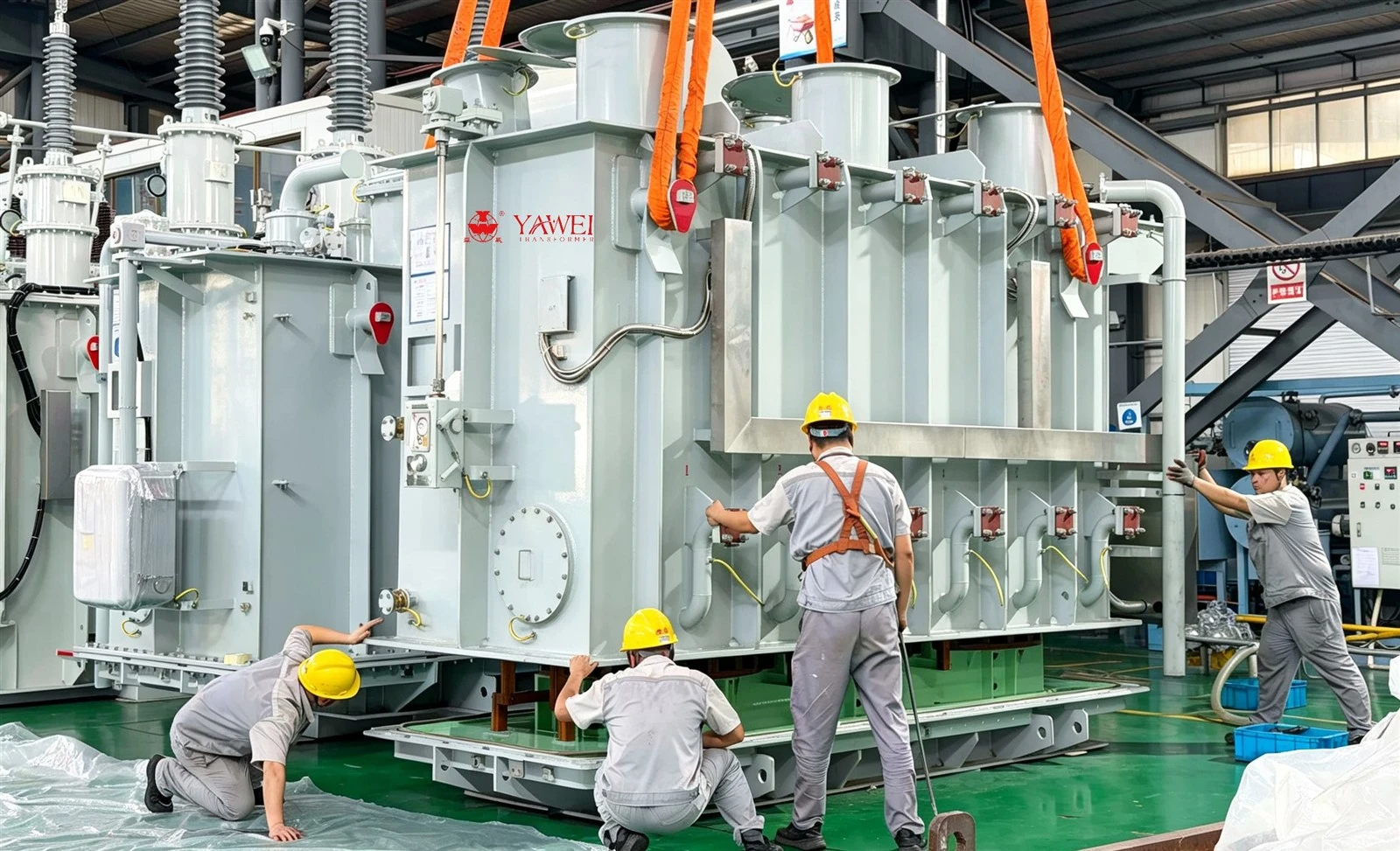

الخزان والعلبة والإطار

يحمي الخزان أو العلبة الأجزاء الداخلية من التأثير والتلوث والتعرض البيئي. في الوحدات المملوءة بالزيت-، يحتفظ الخزان أيضًا بالزيت العازل والتبريد. تعتمد المحولات من النوع الجاف - بشكل أكبر على العبوات ذات التهوية وأنظمة العزل الصلبة.

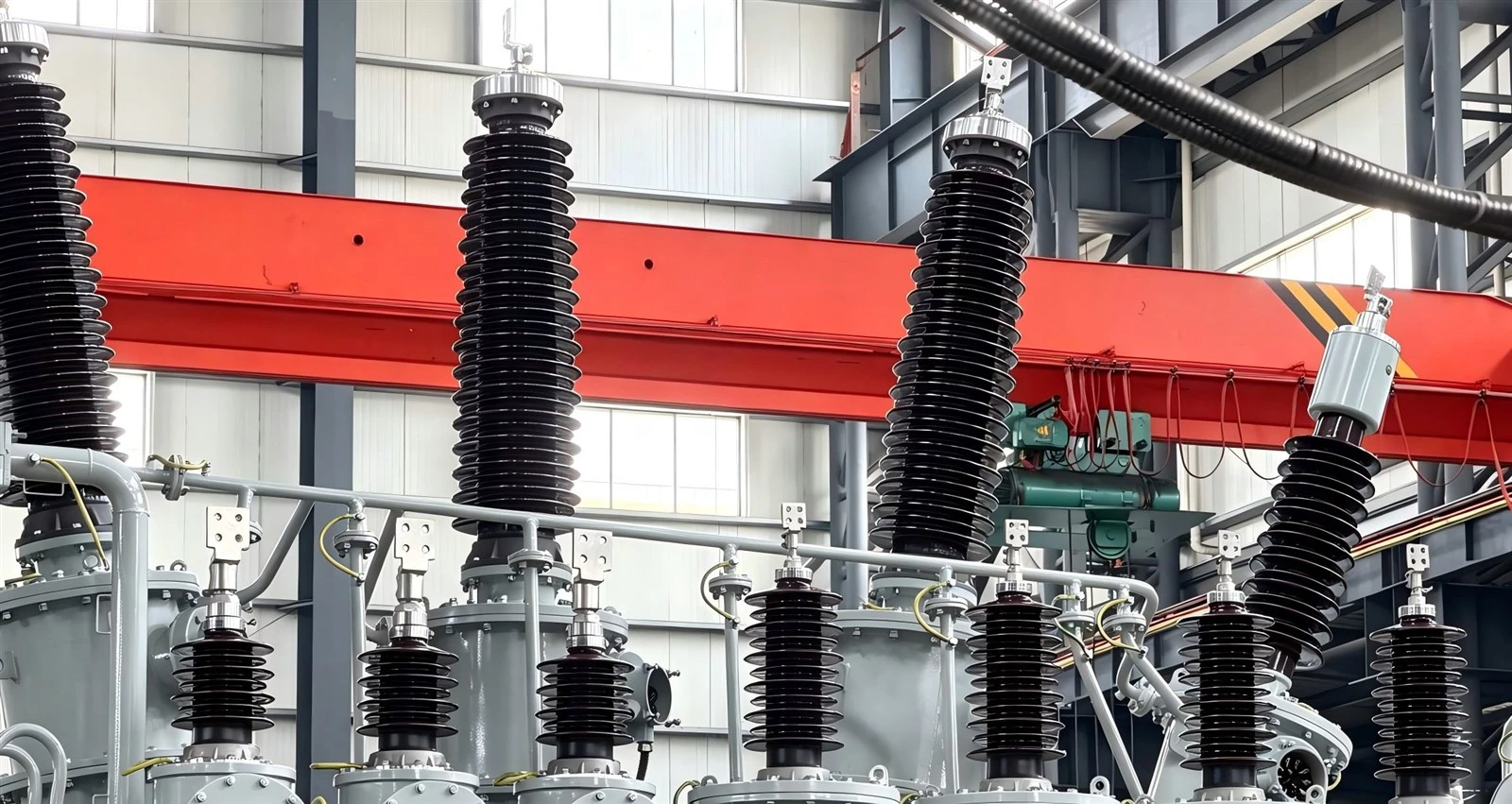

الاتصالات والمحطات والبطانات

تربط توصيلات المحولات الوحدة بالدوائر الواردة والصادرة. توفر المحطات الطرفية نقاط الاتصال، بينما تسمح البطانات للموصلات بالمرور بأمان عبر الخزانات أو العبوات المؤرضة. نظرًا لأن توصيلات المحولات قد كشفت عن أجزاء نشطة في بعض التركيبات، فإن التحكم في الوصول ووضع العلامات والتأريض وإجراءات الخدمة المؤهلة ضرورية.

تتضمن العناصر ذات الصلة بالاتصال-الهامة ما يلي:

محطات الجهد العالي-لجانب العرض

محطات الجهد المنخفض-.لجانب التحميل

اضغط على المغيرينلضبط الجهد ضمن النطاق المصمم

نقاط التأريضللمساعدة في التحكم في تيار العطل وجهد اللمس

العروات الكابلات أو اتصالات الحافلةللاتصال الميكانيكي والكهربائي الآمن

ملحقات المحولات التي تعمل على تحسين السلامة والتشغيل

تدعم ملحقات المحولات المراقبة والتبريد والحماية والصيانة. لا يشتمل كل محول على نفس الملحقات، لكن الوحدات الأكبر أو الأكثر أهمية تحتاج عادةً إلى مزيد من الإشراف.

تشمل ملحقات المحولات الشائعة ما يلي:

خزان الحافظ:يسمح للزيت العازل بالتوسع والتعاقد.

استراحة:يساعد في الحد من دخول الرطوبة إلى الأنظمة المملوءة بالزيت-.

مؤشر مستوى الزيت:يبين ما إذا كان النفط لا يزال ضمن النطاق المناسب.

أجهزة قياس درجة الحرارة:مراقبة اللف أو درجة حرارة الزيت.

جهاز تخفيف الضغط:يطلق الضغط الداخلي المفرط.

مراوح التبريد أو المشعات:تساعد على إزالة الحرارة أثناء التشغيل.

تتابع بوخهولز:يكتشف بعض الأخطاء الداخلية في بعض المحولات{0}}المملوءة بالزيت.

كيف تعمل الأجزاء معًا؟

تعمل مكونات المحولات كنظام واحد: يعمل الجهد على تنشيط الملف الأولي، ويحمل القلب التدفق المغناطيسي، وينتج الملف الثانوي جهد الخرج. ويحافظ العزل والتبريد والحماية على استقرار هذه العملية. إذا فشل أحد أنظمة الدعم، فقد تستمر الأجزاء الكهربائية في العمل لفترة وجيزة، ولكن يمكن أن تنخفض الموثوقية والسلامة بسرعة.

قائمة مرجعية عملية لتحديد أجزاء المحولات

عند مراجعة المحول، ابحث عن:

تقييمات اللوحة ومخطط الاتصال

المحطات الأولية والثانوية

البطانات ونقاط التأريض وإعدادات النقر

طريقة التبريد وتخليص التهوية

مؤشرات مستوى الزيت أو الضغط أو درجة الحرارة إن وجدت

علامات التآكل أو التسريبات أو التلف الناتج عن الحرارة أو الضوضاء أو الأجهزة المفكوكة

إن معرفة أجزاء المحول تجعل الفحص والمواصفات واستكشاف الأخطاء وإصلاحها والصيانة أكثر دقة. أفضل طريقة هي النظر إلى كل مكون كجزء من نظام كهربائي وحراري كامل، وليس كعنصر مستقل.
