مرحبًا يا من هناك! كمورد لمحولات الطاقة، غالبًا ما يتم سؤالي عن كيفية حساب جهد المعاوقة لمحول الطاقة. إنه جانب حاسم عندما يتعلق الأمر بفهم أداء وسلامة هذه المحولات. لذا، دعونا نتعمق فيه ونفصله.
ما هو مقاومة الجهد؟
أولاً، جهد المعاوقة لمحول الطاقة هو الجهد الذي يجب تطبيقه على الملف الأولي لتدوير التيار المقنن في الملف الثانوي عندما يكون الملف الثانوي قصير الدائرة. عادة ما يتم التعبير عنها كنسبة مئوية من الجهد المقنن للملف الأولي. تعطينا هذه القيمة فكرة عن قدرة المحول على الحد من تيارات الدائرة القصيرة وكيف يتصرف تحت ظروف الحمل المختلفة.
لماذا هو مهم؟
يعتبر جهد المعاوقة مهمًا جدًا لعدة أسباب. أولاً، فهو يساعد في تحديد تيار الدائرة القصيرة الذي يمكن للمحول تحمله. ويعني ارتفاع جهد المعاوقة أن المحول يمكنه الحد من تيار الدائرة القصيرة بشكل أكثر فعالية، وهو ما يعد إضافة كبيرة لسلامة النظام الكهربائي. كما أنه يؤثر على تنظيم الجهد للمحول. عندما يتغير الحمل، يلعب جهد المعاوقة دورًا في مقدار تقلب جهد الخرج.
كيفية حساب جهد المعاوقة؟
هناك بعض الخطوات المتبعة في حساب جهد المعاوقة لمحول الطاقة.
الخطوة 1: إجراء اختبار الدائرة القصيرة
الخطوة الأولى هي إجراء اختبار الدائرة القصيرة على المحول. في هذا الاختبار، يكون الملف الثانوي قصير الدائرة، ويتم تطبيق جهد منخفض على الملف الأولي. يتم زيادة الجهد تدريجياً حتى يتدفق التيار المقنن في الملف الثانوي.
لنفترض أن لدينامحولات الطاقة. نقوم بتوصيل الأطراف الثانوية معًا ونبدأ في تطبيق جهد صغير على الطرف الأساسي. نستخدم الفولتميتر لقياس الجهد المطبق (Vsc) والأميتر لقياس التيار (Isc).
الخطوة 2: قياس قوة الدائرة القصيرة
إلى جانب قياس الجهد والتيار، نحتاج أيضًا إلى قياس الطاقة (Psc) المستهلكة أثناء اختبار الدائرة القصيرة. يمكن القيام بذلك باستخدام مقياس الواط.
الخطوة 3: حساب المعاوقة
يمكن حساب مقاومة (Zsc) للمحول باستخدام قانون أوم. الصيغة هي (Z_{sc}=\frac{V_{sc}}{I_{sc}})، حيث (V_{sc}) هو جهد الدائرة القصيرة و(I_{sc}) هو تيار الدائرة القصيرة.
الخطوة 4: حساب نسبة جهد المعاوقة
يتم حساب نسبة جهد المعاوقة ((V_{z})) باستخدام الصيغة (V_{z}=\frac{V_{sc}}{V_{rated}}\times100)، حيث (V_{sc}) هو جهد الدائرة القصيرة و(V_{rated}) هو الجهد المقنن للملف الأولي.
على سبيل المثال، إذا كان لدينا25MVA 25000KVA 150KV محول الطاقة التنحي مع MR OLTCوأثناء اختبار الدائرة القصيرة نجد أن (V_{sc} = 5000V) والجهد الأولي المقنن (V_{rated}=150000V)، فإن نسبة جهد المعاوقة هي (V_{z}=\frac{5000}{150000}\times100 = 3.33%)
العوامل المؤثرة على مقاومة الجهد
هناك العديد من العوامل التي يمكن أن تؤثر على جهد المعاوقة لمحول الطاقة.
تصميم متعرج
إن الطريقة التي تم بها تصميم اللفات، مثل عدد اللفات، وترتيب الملفات، ونوع العزل المستخدم، يمكن أن يكون لها تأثير كبير على جهد المعاوقة. المحول الذي يحتوي على عدد أكبر من اللفات في الملف سيكون له بشكل عام جهد مقاومة أعلى.
المواد الأساسية
تلعب المادة الأساسية للمحول دورًا أيضًا. تتميز المواد الأساسية المختلفة بخصائص مغناطيسية مختلفة، والتي يمكن أن تؤثر على التدفق المغناطيسي، وبالتالي على جهد المعاوقة.
شروط التحميل
الحمل على المحول يمكن أن يسبب تغيرات في جهد المعاوقة. مع زيادة الحمل، قد يتغير جهد المعاوقة بسبب تأثيرات التشبع والظواهر الكهربائية الأخرى.
حقيقي - تطبيقات العالم
يعد فهم كيفية حساب جهد المعاوقة أمرًا بالغ الأهمية في تطبيقات العالم الحقيقي. على سبيل المثال، في شبكة الطاقة، معرفة جهد مقاومة المحولات يساعد في تصميم النظام الكهربائي لضمان الحماية المناسبة ضد دوائر القصر. كما أنه يساعد في تحديد الحجم المناسب وتصنيف المحولات لتطبيق معين.

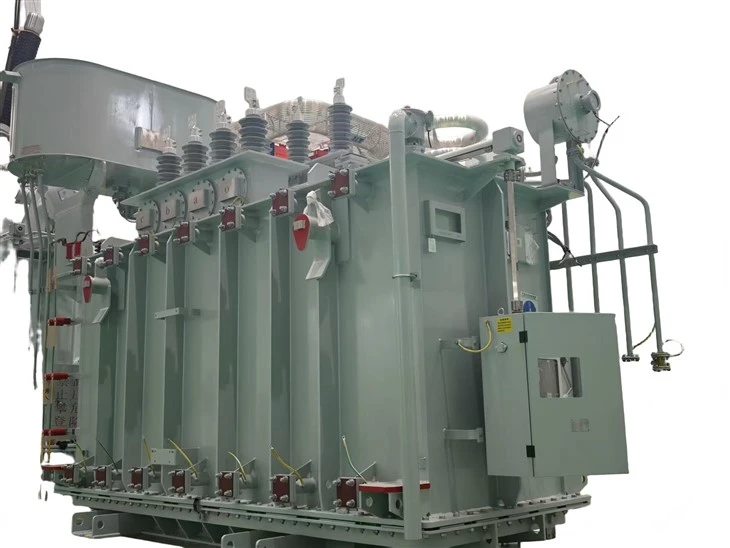

لنفترض أنك تعمل على مشروع يتطلب110KV 6.3MVA - 63MVA 3 - محول طاقة المرحلة. من خلال حساب جهد المعاوقة، يمكنك التأكد من أن المحول سيعمل كما هو متوقع في ظل ظروف حمل مختلفة وسيكون قادرًا على التعامل مع الدوائر القصيرة بأمان.
خاتمة
يعد حساب جهد المعاوقة لمحول الطاقة عملية مهمة تساعد في فهم أداء المحول وسلامته. يتضمن إجراء اختبار الدائرة القصيرة، وقياس المعلمات الكهربائية ذات الصلة، واستخدام صيغ محددة لحساب المعاوقة ونسبة جهد المعاوقة.
إذا كنت في السوق لشراء محول طاقة وتريد معرفة المزيد عن جهد المعاوقة أو أي تفاصيل فنية أخرى، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح لاحتياجاتك الكهربائية. سواء كان مشروعًا صغيرًا أو شبكة طاقة كبيرة الحجم، فلدينا الخبرة والمنتجات التي تلبي متطلباتك.
مراجع
- أنظمة الطاقة الكهربائية بواسطة JR Cogdell
- تحليل وتصميم نظام الطاقة بقلم ج. دنكان جلوفر، ومولوكوتلا إس سارما، وتوماس ج. أوفرباي
