يعد الارتفاع عاملاً مهمًا يمكن أن يكون له تأثير ملحوظ على أداء المحولات من النوع الجاف. باعتبارنا موردًا موثوقًا للمحولات من النوع الجاف، فإننا نتفهم التعقيدات المرتبطة بكيفية تأثير الارتفاع على هذه الأجهزة الكهربائية المهمة. في هذه المدونة، سوف نتعمق في الجوانب المختلفة لكيفية تأثير الارتفاع على أداء المحولات من النوع الجاف، ولماذا من الضروري أخذ ذلك في الاعتبار عند اتخاذ قرار الشراء.
1. المبادئ الأساسية للمحولات من النوع الجاف
قبل أن نستكشف تأثير الارتفاع، دعونا نفهم بإيجاز مبادئ العمل الأساسية للمحولات من النوع الجاف. تستخدم المحولات من النوع الجاف لنقل الطاقة الكهربائية بين الدوائر من خلال الحث الكهرومغناطيسي. وعلى عكس المحولات المملوءة بالزيت، فإنها لا تستخدم سائل تبريد. وبدلاً من ذلك، فإنها تعتمد على الهواء للتبريد، مما يجعلها أكثر أمانًا وصديقة للبيئة، خاصة في الأماكن الداخلية أو الحساسة.
2. كيف يؤثر الارتفاع على التبريد
إحدى الطرق الأساسية التي يؤثر بها الارتفاع على المحولات من النوع الجاف هي من خلال تأثيره على عملية التبريد. وفي الارتفاعات الأعلى، تقل كثافة الهواء. ترتبط كثافة الهواء ارتباطًا مباشرًا بقدرته على حمل الحرارة بعيدًا عن المحول. مع انخفاض كثافة الهواء مع زيادة الارتفاع، ينخفض أيضًا معامل انتقال الحرارة بالحمل الحراري.
الحمل الحراري هو آلية رئيسية في تبريد المحولات من النوع الجاف. يرتفع الهواء الساخن المحيط بالمحول، مما يخلق تدفقًا طبيعيًا للهواء يحمل الحرارة بعيدًا. ومع انخفاض كثافة الهواء على الارتفاعات العالية، تصبح عملية الحمل الحراري الطبيعية أقل كفاءة. ونتيجة لذلك، قد لا يتمكن المحول من تبديد الحرارة بشكل فعال كما هو الحال على ارتفاعات منخفضة. هذا يمكن أن يؤدي إلى زيادة في درجة حرارة تشغيل المحول.
على سبيل المثال، أمحول النوع الجاف غير المغلفالتي تعمل بكفاءة على مستوى سطح البحر - قد تتعرض لارتفاع درجة الحرارة على ارتفاعات عالية إذا لم يتم تقييمها بشكل صحيح. يمكن أن يؤدي ارتفاع درجة الحرارة إلى تدهور العزل، مما يقلل من عمر المحول ويحتمل أن يؤدي إلى فشل مبكر.
3. التأثير على قوة العزل الكهربائي
هناك جانب حاسم آخر يتأثر بالارتفاع وهو قوة عازل الهواء. تشير قوة العزل الكهربائي إلى الحد الأقصى للمجال الكهربائي الذي يمكن أن تتحمله المادة دون أن تنهار وتسمح بتدفق التيار الكهربائي. على ارتفاعات أعلى، انخفاض كثافة الهواء يعني أن قوة العزل الكهربائي للهواء تنخفض.
تعتمد المحولات من النوع الجاف على الهواء كوسيلة عازلة لمكونات معينة. عندما تنخفض قوة العزل الكهربائي للهواء، يزداد خطر حدوث عطل كهربائي، مثل التفريغ الجزئي. يمكن أن يؤدي التفريغ الجزئي إلى إتلاف عزل المحول تدريجيًا، مما يؤدي إلى انخفاض الأداء والموثوقية.

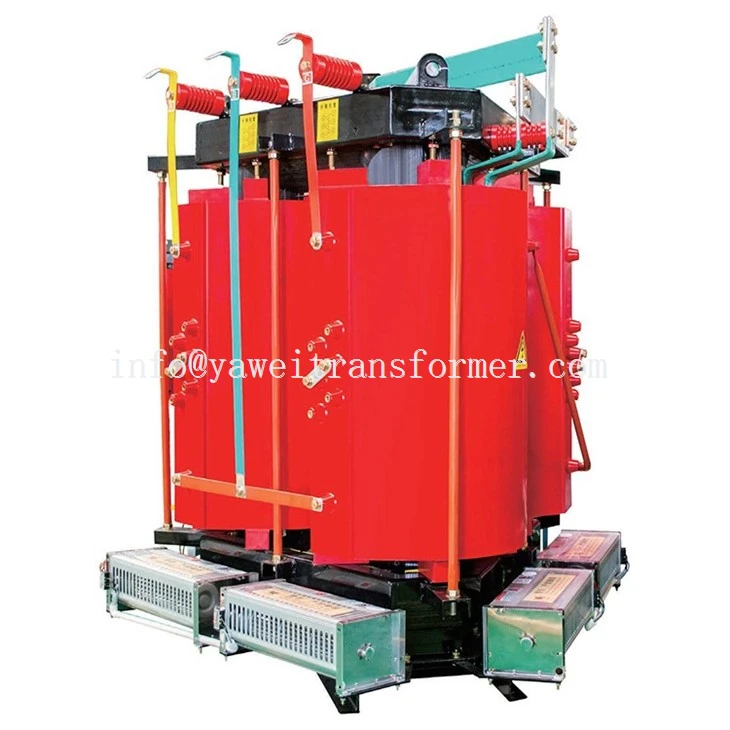

في حالة أمحولات دلتا ستار من النوع الجاف، فإن انخفاض قوة العزل الكهربائي على ارتفاعات عالية يمكن أن يشكل تحديًا لعمله الطبيعي. يحتاج المصممون إلى أخذ ذلك في الاعتبار وقد يحتاجون إلى استخدام عزل إضافي أو تدابير حماية أخرى لمنع الأعطال الكهربائية.
4. اعتبارات تصنيف الطاقة
نظرًا للتحديات التي يمثلها الارتفاع من حيث التبريد وقوة العزل الكهربائي، يجب تعديل تصنيف الطاقة للمحولات من النوع الجاف عند التشغيل على ارتفاعات عالية. كقاعدة عامة، لكل 1000 متر زيادة في الارتفاع فوق مستوى سطح البحر، قد يلزم تخفيض معدل قدرة المحول.
يتم تحديد عامل تخفيض القدرة عادةً بناءً على مجموعة من العوامل، بما في ذلك نوع المحول وطريقة التبريد والتطبيق المحدد. على سبيل المثال، أمبيعات ساخنة عالية الجودة 10kv 500kVA ثلاث مراحل من النوع الجاف سعر المصنعالتي تم تصنيفها للسعة الكاملة عند مستوى سطح البحر - قد يلزم تشغيلها بمستوى طاقة أقل على ارتفاعات عالية لضمان التشغيل الآمن والموثوق.
5. تعديلات التصميم لتطبيقات الارتفاعات العالية
للتغلب على التحديات التي تفرضها الارتفاعات العالية، يحتاج مصنعو المحولات إلى إجراء تعديلات محددة على التصميم. وقد يشمل ذلك زيادة حجم زعانف التبريد لتعزيز تبديد الحرارة، واستخدام مواد عزل عالية الجودة للتعويض عن انخفاض قوة العزل الكهربائي للهواء، وتحسين تصميم التهوية العام للمحول.
في شركتنا، لدينا خبرة واسعة في تصميم وتصنيع المحولات من النوع الجاف لتطبيقات الارتفاعات العالية. يأخذ مهندسونا في الاعتبار جميع العوامل المتعلقة بالارتفاع، مثل كثافة الهواء، وقوة العزل الكهربائي، وتغيرات درجات الحرارة. نحن نستخدم أدوات محاكاة متقدمة لتحسين تصميم محولاتنا، مما يضمن قدرتها على الأداء بشكل موثوق حتى في البيئات عالية الارتفاع الأكثر تحديًا.
6. أهمية اختيار المحول المناسب للمواقع ذات الارتفاعات العالية
عند اختيار محول من النوع الجاف لموقع مرتفع، فمن الضروري العمل مع مورد حسن السمعة. سيكون لدى المورد الموثوق به الخبرة والتجربة للتوصية بالمحول المناسب بناءً على الارتفاع المحدد والظروف البيئية الأخرى لموقع التثبيت.
نحن ندرك أن كل تطبيق فريد من نوعه، ونقدم مجموعة واسعة من المحولات من النوع الجاف التي يمكن تخصيصها لتلبية المتطلبات المحددة للمشاريع عالية الارتفاع. فريق الخبراء لدينا متاح دائمًا لتقديم الدعم الفني والتوجيه طوال عملية الاختيار والتركيب.
7. الخاتمة والدعوة إلى العمل
في الختام، الارتفاع له تأثير كبير على أداء المحولات من النوع الجاف، مما يؤثر على التبريد، وقوة العزل الكهربائي، ومعدل الطاقة. من الضروري أخذ هذه العوامل في الاعتبار عند اختيار محول لموقع عالي الارتفاع. باعتبارنا موردًا رائدًا للمحولات من النوع الجاف، لدينا المعرفة والموارد اللازمة لتزويدك بأفضل الحلول لتطبيقاتك على الارتفاعات العالية.
إذا كنت في حاجة إلى محول من النوع الجاف لمشروع عالي الارتفاع أو لديك أي أسئلة حول كيفية تأثير الارتفاع على أداء المحول، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح وضمان موثوقية وكفاءة نظامك الكهربائي على المدى الطويل.
مراجع
- IEEE Std C57.12.01™-2016، المتطلبات العامة لمعيار IEEE لمحولات التوزيع والطاقة من النوع الجاف
- IEC 60076 - 11:2004، محولات الطاقة - الجزء 11: المحولات من النوع الجاف
